Часть 2. Глава 7. Магнитное поле. Параграф 74. Действие магнитного поля на проводник с током. Электродвигатели. Повторим изученное - номер 1, страница 114.

Условие.

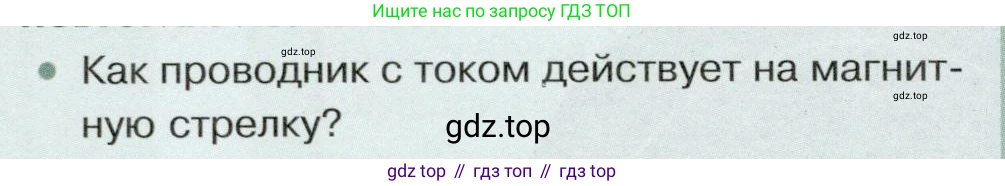

• Как проводник с током действует на магнитную стрелку?

Решение.

Решение

Проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле. Это фундаментальное явление электромагнетизма было открыто в 1820 году датским физиком Гансом Христианом Эрстедом. Магнитная стрелка, по своей сути, является небольшим постоянным магнитом, у которого есть северный (N) и южный (S) полюсы, и она также создает собственное магнитное поле.

Когда магнитную стрелку помещают вблизи проводника с током, на нее начинает действовать магнитное поле, созданное этим током. Взаимодействие двух магнитных полей — поля тока и поля стрелки — приводит к появлению силы, которая оказывает на стрелку вращающее действие (создает вращающий момент).

В результате этого воздействия магнитная стрелка стремится развернуться так, чтобы ее ось расположилась вдоль силовых линий магнитного поля, созданного током. Северный полюс магнитной стрелки указывает направление вектора магнитной индукции $ \vec{B} $ в данной точке.

Направление силовых линий магнитного поля прямого проводника с током можно определить с помощью правила правой руки (или правила буравчика): если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление линий магнитной индукции. Эти линии представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику, с центром на проводнике.

Таким образом, если расположить проводник с током над или под магнитной стрелкой, параллельно ей, то при включении тока стрелка повернется и установится перпендикулярно проводнику (если изначально она была ориентирована по магнитному меридиану Земли, а проводник расположен вдоль него). Если изменить направление тока в проводнике на противоположное, то магнитная стрелка развернется на 180°.

Ответ:

Проводник с током создает вокруг себя магнитное поле, которое действует на магнитную стрелку, создавая вращающий момент. Этот момент заставляет стрелку поворачиваться и ориентироваться вдоль силовых линий магнитного поля тока. Северный полюс стрелки при этом указывает направление вектора магнитной индукции этого поля.
