Номер 2, страница 118, часть 2 - гдз по физике 8 класс учебник Белага, Воронцова

Часть 2. Глава 7. Магнитное поле. Параграф 75. Индукция магнитного поля. Повторим изученное - номер 2, страница 118.

Условие.

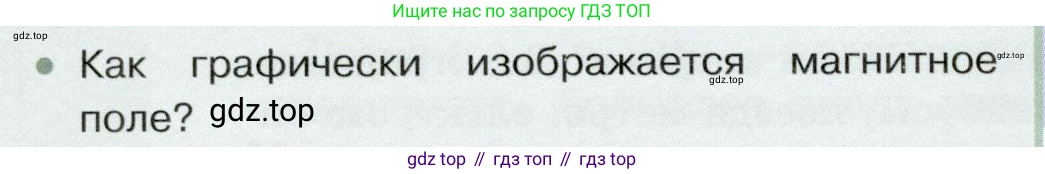

• Как графически изображается магнитное поле?

Решение.

Как графически изображается магнитное поле?

Магнитное поле, которое само по себе невидимо, для наглядности графически изображают с помощью линий магнитной индукции (или силовых линий магнитного поля). Это воображаемые линии, которые позволяют визуализировать структуру и характеристики магнитного поля в пространстве.

Основные правила и свойства, по которым строятся и интерпретируются эти линии:

• Направление: Касательная, проведённая к линии магнитной индукции в любой её точке, совпадает по направлению с направлением вектора магнитной индукции $ \vec{B} $ в этой точке. На линиях стрелками указывают это направление. По соглашению, вне магнита линии направлены от северного полюса (N) к южному (S).
• Густота: Густота (плотность) расположения линий характеризует модуль (величину) магнитного поля. Там, где линии расположены гуще, магнитное поле сильнее, а там, где они находятся дальше друг от друга — слабее.
• Замкнутость: Линии магнитной индукции всегда являются замкнутыми кривыми. Они не имеют ни начала, ни конца. Это фундаментальное свойство отражает тот факт, что в природе не существует магнитных зарядов (монополей). Внутри постоянного магнита линии продолжаются от южного полюса к северному, замыкая контур.
• Непересекаемость: Линии магнитной индукции никогда не пересекаются. Если бы они пересеклись, это означало бы, что в точке пересечения вектор магнитной индукции $ \vec{B} $ имел бы два разных направления одновременно, что физически невозможно.

Таким образом, картина линий магнитной индукции даёт полное качественное описание магнитного поля.

Ответ: Магнитное поле графически изображается с помощью замкнутых линий магнитной индукции (силовых линий). Направление касательной к линии в любой точке показывает направление вектора магнитной индукции, а густота линий — силу (модуль) поля.
