Самостоятельная работа 7. Магнитные взаимодействия. Вариант 1 - номер 3, страница 48.

Условие.

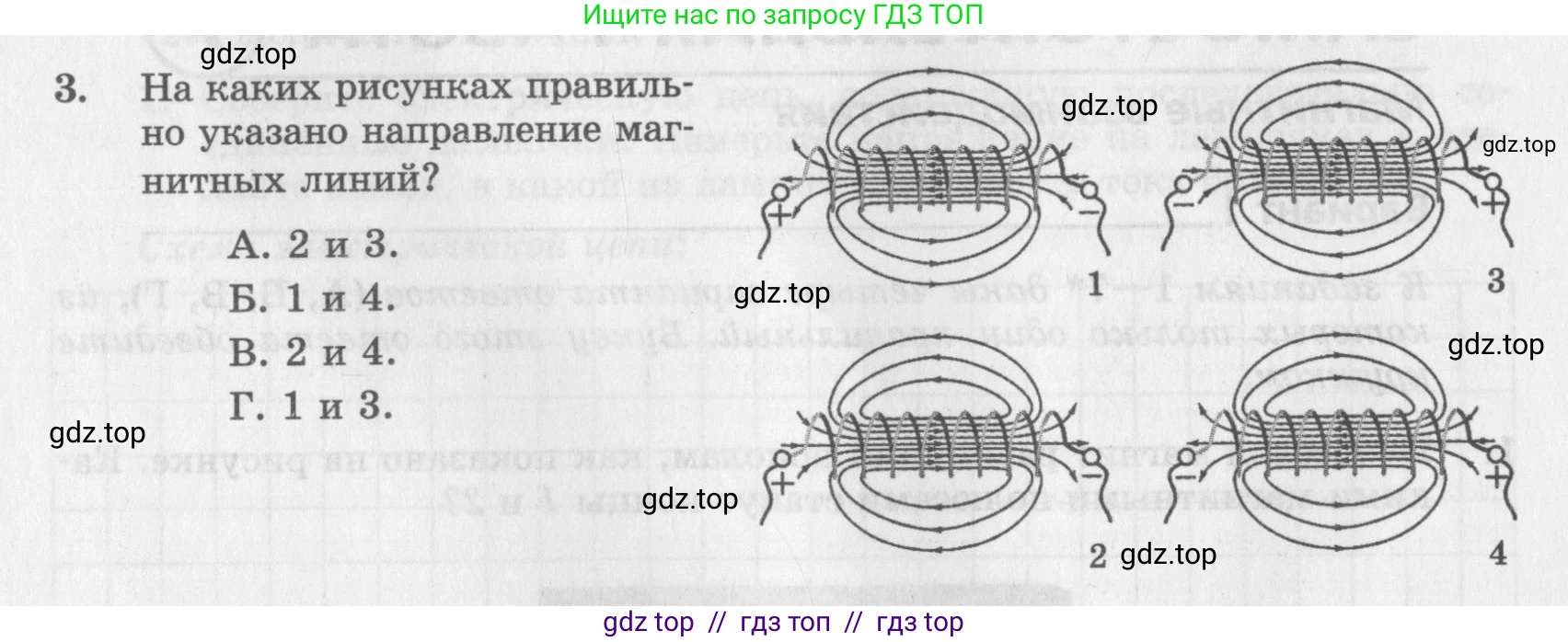

3. На каких рисунках правильно указано направление магнитных линий?

А. 2 и 3.

Б. 1 и 4.

В. 2 и 4.

Г. 1 и 3.

Решение.

Решение

Для определения направления магнитных линий соленоида (катушки с током) используется правило правой руки.

Правило правой руки для соленоида: если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены по направлению тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида. Это направление указывает на северный полюс ($\text{N}$) электромагнита. Вне соленоида магнитные линии выходят из северного полюса ($\text{N}$) и входят в южный ($\text{S}$).

Проанализируем каждый рисунок:

1. Рисунок 1

Ток течет от положительной клеммы (+) к отрицательной (-). На верхней части катушки ток направлен влево. Применяя правило правой руки, направляем четыре пальца по току (влево). Большой палец будет указывать налево. Следовательно, левый конец катушки – это северный полюс ($\text{N}$), а правый – южный ($\text{S}$). Магнитные линии должны выходить из левого конца (северного полюса) и входить в правый (южный полюс). На рисунке же показано обратное направление. Таким образом, рисунок 1 неверен.

2. Рисунок 2

Ток течет от плюса к минусу. На верхней части катушки ток направлен вправо. По правилу правой руки, большой палец будет указывать вправо. Следовательно, правый конец катушки – это северный полюс ($\text{N}$), а левый – южный ($\text{S}$). Магнитные линии выходят из правого конца и входят в левый. Направление на рисунке совпадает с определенным по правилу. Таким образом, рисунок 2 верен.

3. Рисунок 3

Ток течет от плюса к минусу. На верхней части катушки ток направлен влево. По правилу правой руки, большой палец будет указывать влево. Следовательно, левый конец катушки – это северный полюс ($\text{N}$), а правый – южный ($\text{S}$). Магнитные линии выходят из левого конца и входят в правый. Направление на рисунке совпадает с определенным по правилу. Таким образом, рисунок 3 верен.

4. Рисунок 4

Ток течет от плюса к минусу. На верхней части катушки ток направлен вправо. По правилу правой руки, большой палец будет указывать вправо. Следовательно, правый конец катушки – это северный полюс ($\text{N}$), а левый – южный ($\text{S}$). Магнитные линии должны выходить из правого конца и входить в левый. На рисунке показано обратное направление. Таким образом, рисунок 4 неверен.

Правильное направление магнитных линий указано на рисунках 2 и 3, что соответствует варианту ответа А.

Ответ: А. 2 и 3.
