Самостоятельная работа 7. Магнитные взаимодействия. Вариант 1 - номер 7, страница 49.

Условие.

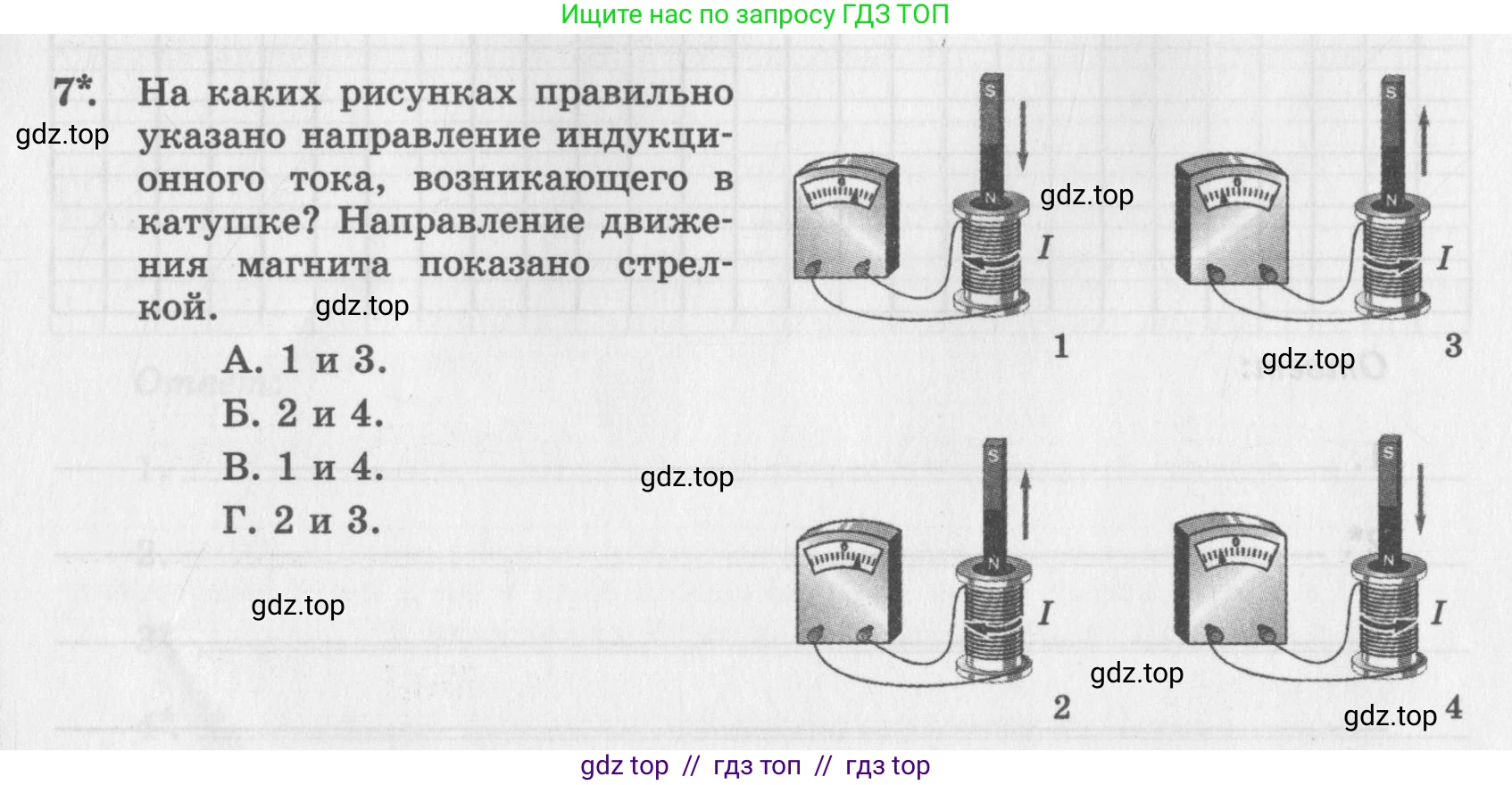

7*. На каких рисунках правильно указано направление индукционного тока, возникающего в катушке? Направление движения магнита показано стрелкой.

А. 1 и 3.

Б. 2 и 4.

В. 1 и 4.

Г. 2 и 3.

Решение.

Для определения правильного направления индукционного тока в катушке необходимо применить правило Ленца и правило правой руки для соленоида.

Правило Ленца: Возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению внешнего магнитного потока, которым он вызван.

Правило правой руки (для соленоида): Если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление вектора магнитной индукции $ \vec{B} $ внутри соленоида, то есть укажет на его северный полюс (N).

Проанализируем каждый рисунок:

Рисунок 1:

Постоянный магнит вдвигается в катушку северным полюсом (N). Магнитный поток через катушку, созданный внешним магнитом, направлен вверх и увеличивается. Согласно правилу Ленца, индукционный ток создаст собственное магнитное поле, направленное против изменения, то есть вниз. По правилу правой руки, чтобы магнитное поле катушки было направлено вниз (северный полюс внизу, южный вверху), ток в передней части витков должен течь слева направо. Это совпадает с направлением, указанным на рисунке. Следовательно, на этом рисунке направление тока указано правильно.

Рисунок 2:

Постоянный магнит выдвигается из катушки (северный полюс N удаляется). Внешний магнитный поток, направленный вверх, уменьшается. Согласно правилу Ленца, индукционный ток создаст собственное магнитное поле, которое будет стремиться поддержать убывающий поток, то есть будет направлено вверх. По правилу правой руки, для создания поля, направленного вверх (северный полюс вверху), ток в передней части витков должен течь справа налево. На рисунке ток течет слева направо. Следовательно, на этом рисунке направление тока указано неправильно.

Рисунок 3:

Постоянный магнит выдвигается из катушки (северный полюс N удаляется). Внешний магнитный поток, направленный вверх, уменьшается. Как и в случае 2, индукционный ток должен создать магнитное поле, направленное вверх. Для этого ток в передней части витков должен течь справа налево. Это совпадает с направлением, указанным на рисунке. Следовательно, на этом рисунке направление тока указано правильно.

Рисунок 4:

Постоянный магнит вдвигается в катушку северным полюсом (N). Внешний магнитный поток, направленный вверх, увеличивается. Как и в случае 1, индукционный ток должен создать магнитное поле, направленное вниз. Для этого ток в передней части витков должен течь слева направо. На рисунке ток течет справа налево. Следовательно, на этом рисунке направление тока указано неправильно.

Таким образом, направление индукционного тока указано правильно на рисунках 1 и 3.

Ответ: А. 1 и 3.
