Самостоятельная работа 7. Магнитные взаимодействия. Вариант 4 - номер 1, страница 52.

Условие.

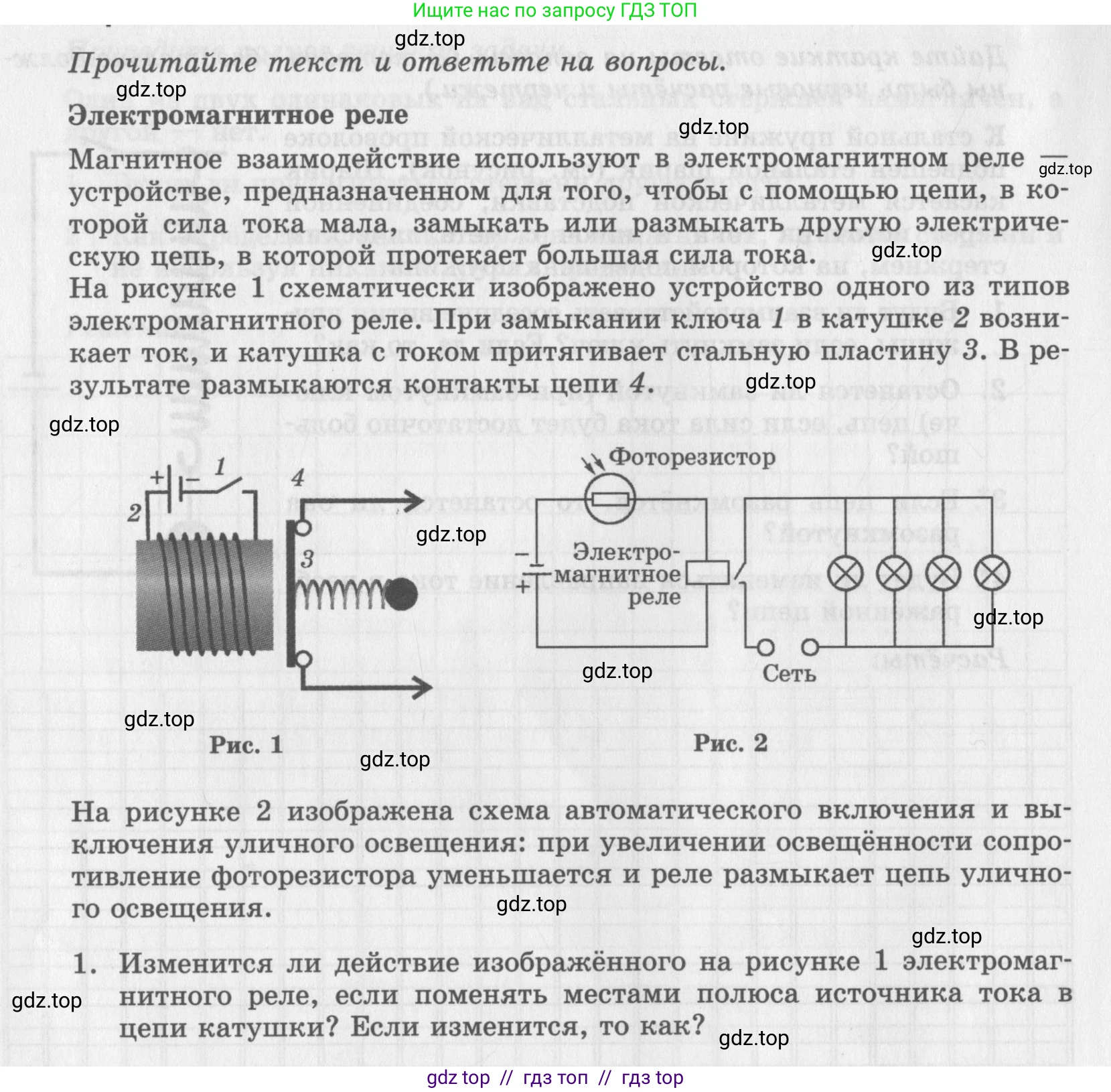

Прочитайте текст и ответьте на вопросы.

Электромагнитное реле

Магнитное взаимодействие используют в электромагнитном реле — устройстве, предназначенном для того, чтобы с помощью цепи, в которой сила тока мала, замыкать или размыкать другую электрическую цепь, в которой протекает большая сила тока. На рисунке 1 схематически изображено устройство одного из типов электромагнитного реле. При замыкании ключа 1 в катушке 2 возникает ток, и катушка с током притягивает стальную пластину 3. В результате размыкаются контакты цепи 4.

Рис. 1

Рис. 2

На рисунке 2 изображена схема автоматического включения и выключения уличного освещения: при увеличении освещённости сопротивление фоторезистора уменьшается и реле размыкает цепь уличного освещения.

1. Изменится ли действие изображённого на рисунке 1 электромагнитного реле, если поменять местами полюса источника тока в цепи катушки? Если изменится, то как?

Решение.

Изменится ли действие изображённого на рисунке 1 электромагнитного реле, если поменять местами полюса источника тока в цепи катушки? Если изменится, то как?

Принцип действия электромагнитного реле основан на возникновении магнитного поля вокруг катушки при протекании по ней электрического тока. Это магнитное поле притягивает к себе якорь (стальную пластину 3), который, в свою очередь, замыкает или размыкает контакты вторичной цепи (цепи 4).

Если поменять местами полюса источника тока, то направление тока в катушке 2 изменится на противоположное. Согласно правилу правой руки, это приведёт к изменению направления магнитного поля электромагнита, то есть его северный и южный полюсы поменяются местами.

Однако сила, с которой электромагнит притягивает ферромагнитные материалы (такие как стальная пластина), не зависит от полярности (направления) магнитного поля. Пластина будет притягиваться к электромагниту независимо от того, какой из его полюсов к ней обращён. Таким образом, при замыкании ключа 1 катушка всё так же станет электромагнитом и притянет стальную пластину 3, разомкнув контакты цепи 4. Действие реле не изменится.

Ответ: Действие электромагнитного реле не изменится, так как электромагнит притягивает стальную пластину независимо от направления магнитного поля (полярности).
