Часть 2. Глава IV. Электромагнитные явления. Параграф 24. Сила Ампера. Сила Лоренца - номер 19, страница 150.

Условие.

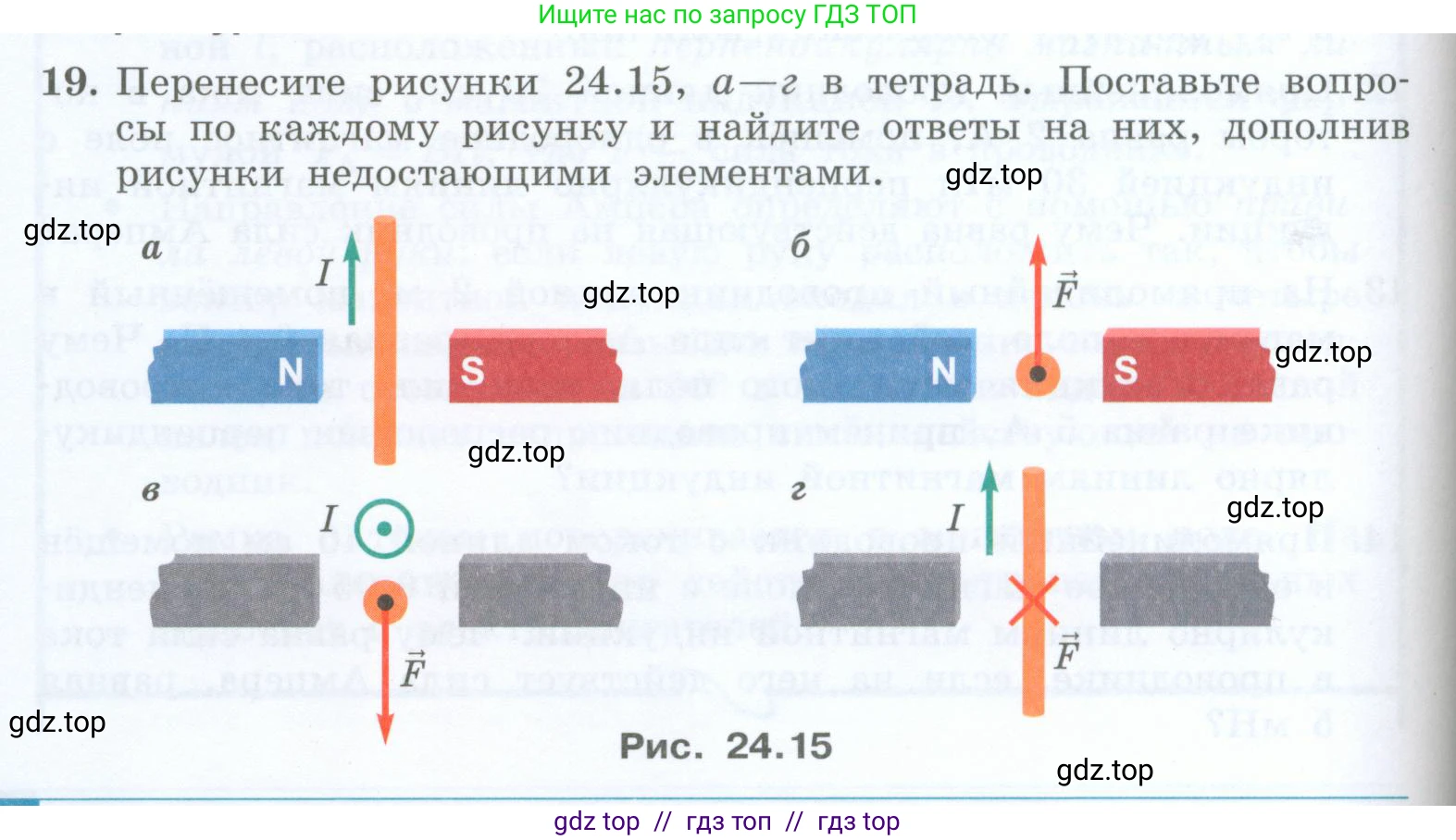

19. Перенесите рисунки 24.15, а–г в тетрадь. Поставьте вопросы по каждому рисунку и найдите ответы на них, дополнив рисунки недостающими элементами.

Рис. 24.15

Решение.

а

Вопрос: Каково направление силы Ампера, действующей на проводник с током в магнитном поле?

Решение: Вектор магнитной индукции $ \vec{B} $ направлен от северного полюса (N) к южному (S), то есть вправо. Направление тока $ I $ в проводнике — вверх. Для определения направления силы Ампера $ \vec{F} $ воспользуемся правилом левой руки. Расположим левую руку так, чтобы четыре пальца были направлены по току (вверх), а вектор $ \vec{B} $ входил в ладонь (ладонь обращена влево). Тогда отогнутый на 90 градусов большой палец укажет направление силы Ампера — из плоскости чертежа, на наблюдателя. Недостающим элементом на рисунке является вектор силы, который следует изобразить в виде кружочка с точкой в центре.

Ответ: Сила Ампера направлена из плоскости чертежа, на наблюдателя.

б

Вопрос: Правильно ли на рисунке указано направление силы Ампера? Если нет, то каково ее истинное направление?

Решение: Вектор магнитной индукции $ \vec{B} $ направлен от северного полюса (N) слева к южному (S) справа. Ток $ I $ в проводнике направлен из плоскости чертежа (обозначено точкой). Применим правило левой руки: расположим левую руку так, чтобы четыре пальца были направлены по току (на нас), а вектор $ \vec{B} $ входил в ладонь (ладонь обращена влево). Тогда отогнутый большой палец укажет направление силы Ампера — вниз. На рисунке же сила $ \vec{F} $ направлена вверх, что неверно. Следовательно, рисунок нужно дополнить правильным вектором силы, направленным вниз.

Ответ: Направление силы указано неверно. Сила Ампера направлена вертикально вниз.

в

Вопрос: Каковы полюса магнита и как направлен вектор магнитной индукции?

Решение: Нам известны направление тока $ I $ (из плоскости чертежа) и направление силы Ампера $ \vec{F} $ (вниз). Используем правило левой руки для определения направления вектора магнитной индукции $ \vec{B} $. Расположим левую руку так, чтобы отогнутый большой палец указывал направление силы (вниз), а четыре пальца — направление тока (на нас). Ладонь будет обращена влево. Вектор $ \vec{B} $ входит в ладонь, следовательно, он направлен справа налево. Так как линии магнитной индукции выходят из северного полюса (N) и входят в южный (S), то справа находится северный полюс, а слева — южный. Недостающие элементы — обозначения полюсов и вектор магнитной индукции.

Ответ: Справа находится северный полюс (N), слева — южный полюс (S). Вектор магнитной индукции $ \vec{B} $ направлен справа налево.

г

Вопрос: Каковы полюса магнита и как направлен вектор магнитной индукции?

Решение: Нам известны направление тока $ I $ (вниз) и направление силы Ампера $ \vec{F} $ (в плоскость чертежа, от нас, обозначено крестиком). Воспользуемся правилом левой руки. Расположим левую руку так, чтобы отогнутый большой палец указывал направление силы (от нас), а четыре пальца — направление тока (вниз). Ладонь будет обращена влево. Вектор $ \vec{B} $ должен входить в ладонь, следовательно, он направлен справа налево. Линии магнитной индукции направлены от северного полюса (N) к южному (S). Таким образом, справа находится северный полюс, а слева — южный. Недостающие элементы — обозначения полюсов и вектор магнитной индукции.

Ответ: Справа находится северный полюс (N), слева — южный полюс (S). Вектор магнитной индукции $ \vec{B} $ направлен справа налево.
