Условие.

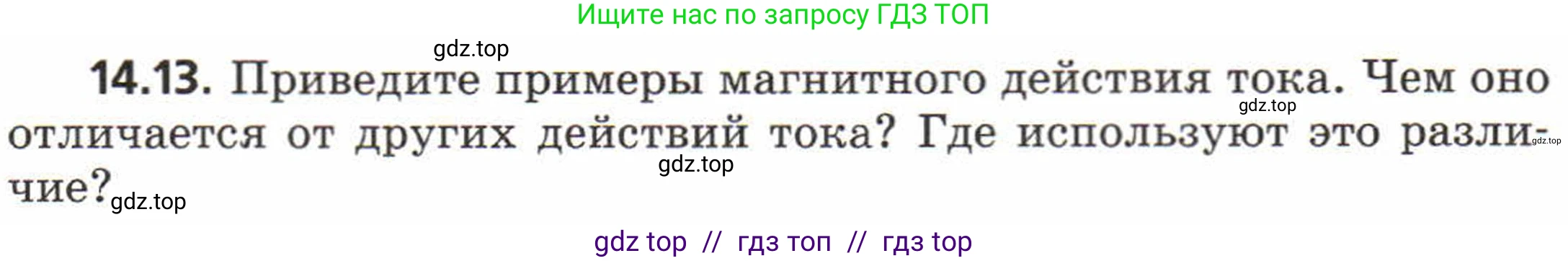

14.13. Приведите примеры магнитного действия тока. Чем оно отличается от других действий тока? Где используют это различие?

Решение.

Приведите примеры магнитного действия тока.
Магнитное действие тока заключается в том, что электрический ток всегда создает в окружающем пространстве магнитное поле. Это одно из фундаментальных проявлений тока.
Основные примеры магнитного действия тока:
1. Опыт Эрстеда: отклонение стрелки магнитного компаса, помещенной рядом с проводником, при пропускании через него электрического тока. Это доказывает существование магнитного поля вокруг проводника.
2. Электромагниты: катушка с проводом (соленоид), по которой протекает ток, ведет себя как постоянный магнит. Если внутрь катушки поместить железный сердечник, магнитное поле многократно усиливается. Электромагниты применяются в электрических реле, звонках, замках, грузоподъемных кранах, ускорителях частиц.
3. Взаимодействие токов: два параллельных проводника с током взаимодействуют друг с другом: притягиваются, если токи сонаправлены, и отталкиваются, если направлены в противоположные стороны.
4. Электродвигатели: их работа основана на действии силы (силы Ампера) со стороны магнитного поля на рамку с током, что заставляет ее вращаться. Это прямое использование магнитного действия для преобразования электрической энергии в механическую.
Ответ: Примерами магнитного действия тока являются создание магнитного поля вокруг проводника с током, работа электромагнитов, взаимодействие параллельных токов и принцип действия электродвигателей.

Чем оно отличается от других действий тока?
Помимо магнитного, ток может оказывать тепловое, химическое и физиологическое действия. Отличия магнитного действия от основных (теплового и химического) заключаются в следующем:
1. Универсальность. Магнитное действие сопровождает любой электрический ток, вне зависимости от среды его протекания (металлы, полупроводники, электролиты, газы, вакуум). Химическое действие проявляется только в проводниках второго рода — электролитах (растворах и расплавах солей, кислот, щелочей). Тепловое действие также почти универсально, но оно отсутствует в сверхпроводниках.
2. Зависимость от направления тока. Направление линий магнитного поля и направление магнитной силы напрямую зависят от направления тока (определяется по правилу буравчика или правилу правой руки). В то же время тепловое действие от направления тока не зависит, так как количество выделяемой теплоты пропорционально квадрату силы тока ($Q = I^2Rt$).
3. Характер проявления. Магнитное действие проявляется вовне проводника, создавая силовое поле в пространстве. Тепловое действие — это внутренний процесс в проводнике, связанный с преобразованием электрической энергии во внутреннюю энергию. Химическое действие связано с переносом и преобразованием вещества.
Ответ: Магнитное действие, в отличие от теплового, зависит от направления тока, а в отличие от химического, является универсальным для любой проводящей среды. Оно проявляется как внешнее силовое поле, а не как внутреннее преобразование энергии или вещества.

Где используют это различие?
Это различие имеет принципиальное значение в электротехнике и используется во многих устройствах.
1. Электрические машины и аппараты. В электродвигателях, генераторах, трансформаторах и электромагнитах используется именно магнитное действие тока. Тепловое действие в них является нежелательным побочным эффектом, который приводит к потерям энергии и износу изоляции, поэтому с ним борются с помощью систем охлаждения. Таким образом, вся конструкция этих устройств направлена на усиление полезного магнитного эффекта и ослабление вредного теплового.
2. Устройства защиты электрических сетей. Различие между тепловым и магнитным действием легло в основу создания комбинированных автоматических выключателей, которые защищают сети и от перегрузок, и от токов короткого замыкания.
- Тепловой расцепитель (обычно биметаллическая пластина) использует тепловое действие тока. Он срабатывает с задержкой по времени, когда ток незначительно, но длительно превышает норму (перегрузка), вызывая нагрев пластины и ее изгиб.
- Электромагнитный расцепитель (соленоид) использует магнитное действие. Он срабатывает практически мгновенно при резком и многократном увеличении тока (короткое замыкание), так как возникающее сильное магнитное поле втягивает сердечник, который размыкает контакты.
Ответ: Это различие используется в электродвигателях и трансформаторах, где полезным является магнитное действие, а тепловое — вредным. Также оно используется в автоматических выключателях, где тепловой расцепитель защищает от перегрузок, а электромагнитный — от коротких замыканий.
