Условие.

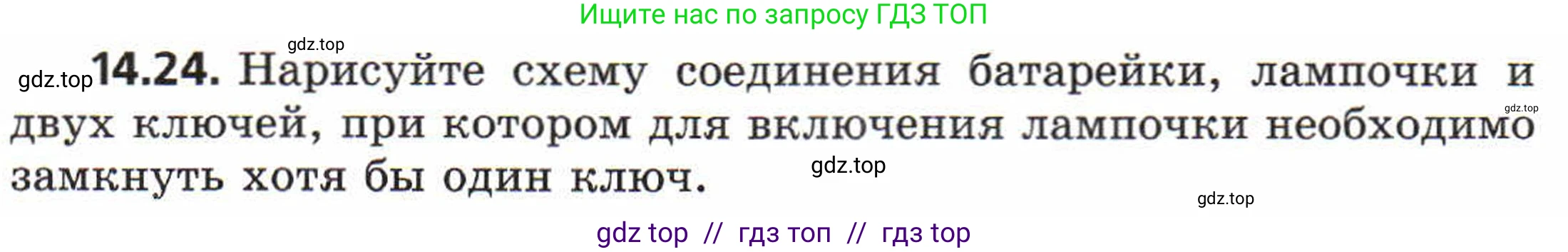

14.24.Нарисуйте схему соединения батарейки, лампочки и двух ключей, при котором для включения лампочки необходимо замкнуть хотя бы один ключ.

Решение.

Для того чтобы лампочка включалась при замыкании хотя бы одного из двух ключей, необходимо обеспечить путь для электрического тока при любом из этих условий. Такое требование выполняется, если два ключа соединить параллельно друг другу. В этом случае, если замкнут первый ключ, ток потечет через него. Если замкнут второй ключ, ток потечет через него. Если замкнуты оба ключа, ток разделится и потечет через оба. Только когда оба ключа разомкнуты, цепь будет разорвана, и лампочка не будет гореть. Эта группа из параллельно соединенных ключей должна быть включена в общую цепь последовательно с источником тока (батарейкой) и лампочкой.

Ниже приведена принципиальная схема такого соединения.

Ответ: Чтобы лампочка загоралась при замыкании хотя бы одного ключа, ключи необходимо соединить параллельно. Вся цепь состоит из последовательно соединенных батарейки, лампочки и блока из двух параллельно соединенных ключей, как показано на схеме выше.
