Условие.

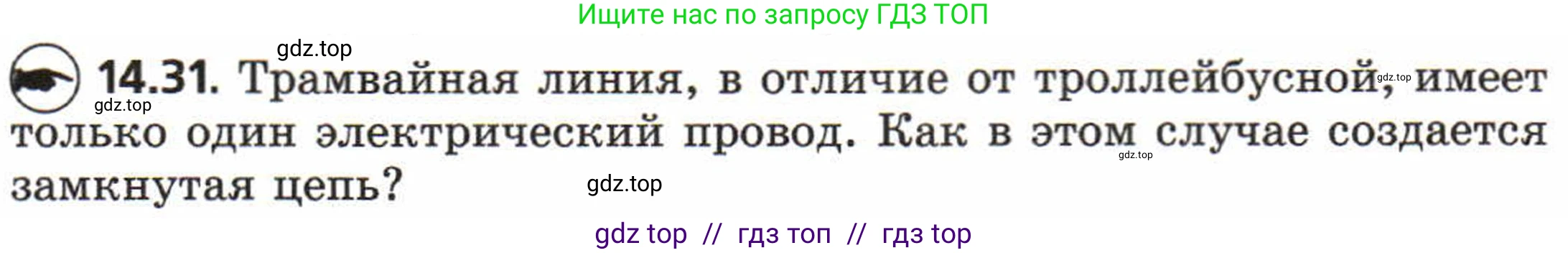

14.31. Трамвайная линия, в отличие от троллейбусной, имеет только один электрический провод. Как в этом случае создается замкнутая цепь?

Решение.

Для работы любого электрического прибора, включая двигатель трамвая, необходима замкнутая электрическая цепь. Это означает, что должен существовать непрерывный путь для протекания электрического тока от источника к потребителю и обратно к источнику.

В случае с трамваем эту цепь образуют следующие элементы:

1. Контактный провод. Это один из полюсов источника тока (обычно «плюс»). Трамвай получает электрическую энергию, касаясь этого провода с помощью специального токоприемника — пантографа.
2. Электрооборудование трамвая. Ток, поступая с пантографа, проходит через двигатель и другие системы вагона, совершая полезную работу.
3. Колеса и рельсы. После прохождения через электрооборудование ток уходит через металлические колеса на рельсы. Рельсы являются вторым проводником в этой цепи и подключены к другому полюсу источника тока на тяговой подстанции (обычно «минус» или «земля»).

Таким образом, рельсы выполняют роль второго провода, замыкая электрическую цепь. Ток течет от подстанции по контактному проводу к трамваю, а возвращается обратно на подстанцию по рельсам.

Троллейбус, в отличие от трамвая, использует для движения резиновые шины, которые являются изоляторами и не могут проводить электрический ток. Поэтому для него невозможно использовать дорожное полотно в качестве второго проводника, и требуется второй контактный провод для возврата тока.

Ответ: Замкнутая электрическая цепь создается за счет того, что в качестве второго провода используются трамвайные рельсы. Электрический ток поступает к двигателю трамвая по контактному проводу, а возвращается к тяговой подстанции по рельсам, на которых стоит трамвай.
