Номер 14.34, страница 68 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 14. Электрический ток. Действия электрического тока - номер 14.34, страница 68.

Условие.

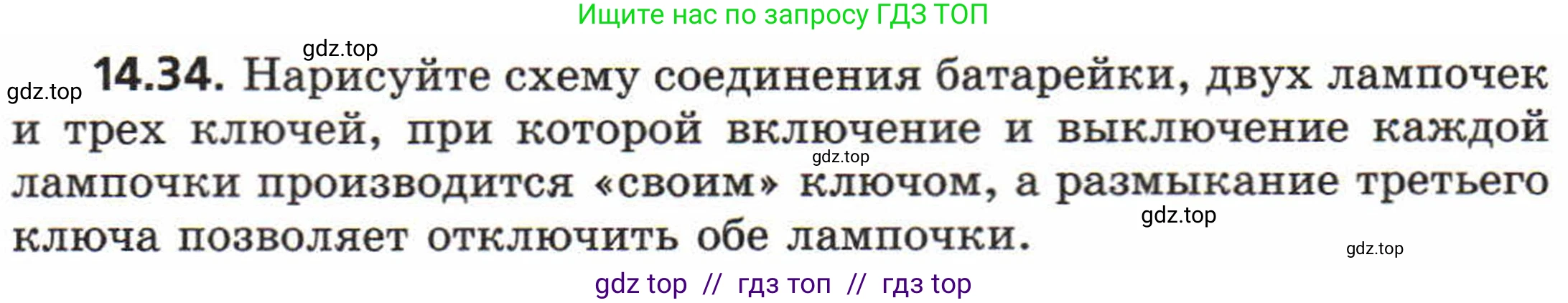

14.34. Нарисуйте схему соединения батарейки, двух лампочек и трех ключей, при которой включение и выключение каждой лампочки производится «своим» ключом, а размыкание третьего ключа позволяет отключить обе лампочки.

Решение.

Решение

Для того чтобы каждая лампочка могла включаться и выключаться независимо от другой при помощи «своего» ключа, необходимо соединить их параллельно. Обозначим лампочки как Л1 и Л2, а ключи, управляющие ими, — как К1 и К2. В каждой из параллельных ветвей цепи лампочка и соответствующий ей ключ должны быть соединены последовательно (Л1 с К1 и Л2 с К2).

Третий ключ, обозначим его К3, должен отключать обе лампочки одновременно. Это означает, что он должен функционировать как главный выключатель, который разрывает всю цепь. Для этого ключ К3 следует поместить в неразветвленную часть цепи, соединив его последовательно с источником тока (батарейкой) до точки, где цепь разветвляется на участки с лампочками.

При такой схеме, когда главный ключ К3 замкнут, можно будет независимо управлять каждой лампочкой с помощью ключей К1 и К2. Если же ключ К3 разомкнут, вся цепь окажется обесточенной, и обе лампочки погаснут, независимо от состояния ключей К1 и К2.

Ответ:

Принципиальная электрическая схема, удовлетворяющая условиям задачи, показана на рисунке ниже.
