Условие.

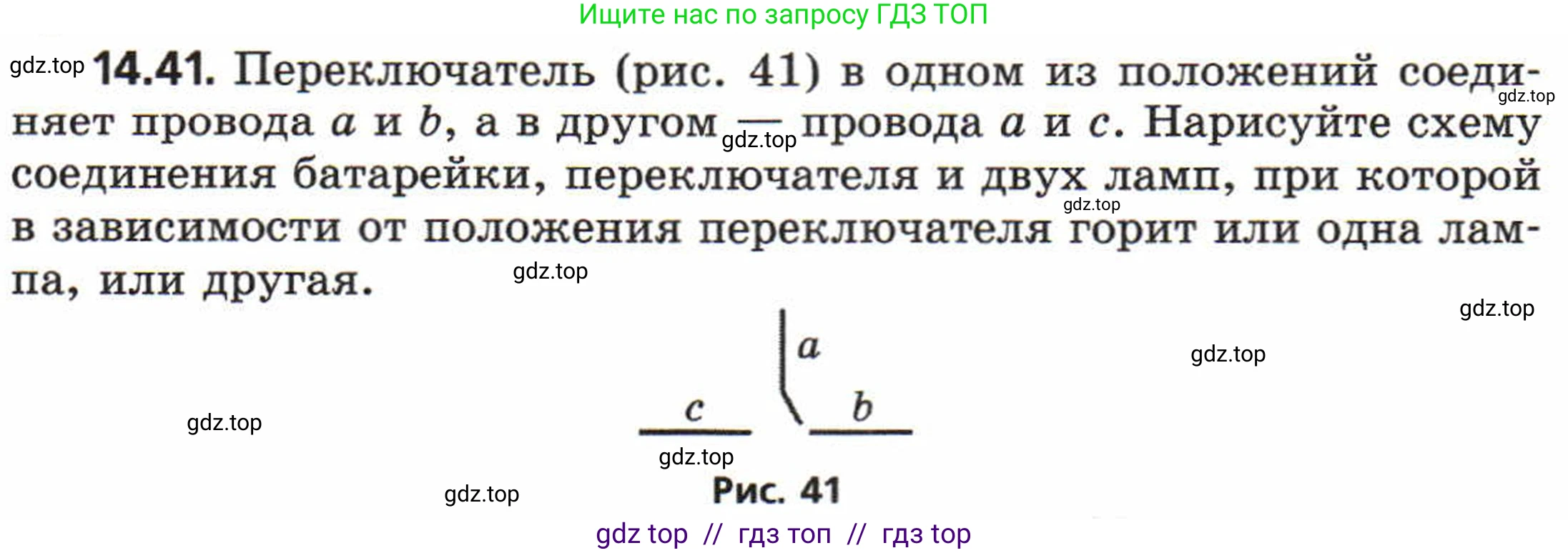

14.41. Переключатель (рис. 41) в одном из положений соединяет провода $\text{a}$ и $\text{b}$, а в другом — провода $\text{a}$ и $\text{c}$. Нарисуйте схему соединения батарейки, переключателя и двух ламп, при которой в зависимости от положения переключателя горит или одна лампа, или другая.

Рис. 41

Решение.

Решение:

Задача состоит в том, чтобы нарисовать электрическую схему, используя батарейку, две лампы и переключатель, так, чтобы можно было включать лампы поочередно. Переключатель, показанный на рисунке, имеет один общий входной контакт 'a' и два выходных контакта 'b' и 'c'. Это позволяет коммутировать одну цепь на две разные.

Для создания необходимой схемы нужно выполнить следующие шаги соединения:

1. Один из полюсов батарейки (например, положительный «+») соединяется с общим контактом переключателя 'a'.
2. Контакт 'b' переключателя соединяется с одним из выводов первой лампы (Л1).
3. Контакт 'c' переключателя соединяется с одним из выводов второй лампы (Л2).
4. Вторые выводы обеих ламп (Л1 и Л2) соединяются вместе и подключаются к другому полюсу батарейки (отрицательному «−»).

В такой схеме, когда переключатель находится в положении, соединяющем контакты 'a' и 'b', электрическая цепь замыкается для первой лампы: ток течет от положительного полюса батарейки через контакты 'a' и 'b' к лампе Л1 и возвращается к отрицательному полюсу. Лампа Л1 горит. В это же время цепь для лампы Л2 разомкнута на контакте 'c', и она не горит.

При переключении в другое положение, когда соединяются контакты 'a' и 'c', замыкается цепь для второй лампы: ток течет от «+» через контакты 'a' и 'c' к лампе Л2 и возвращается к «−». Теперь горит лампа Л2, а цепь для лампы Л1 разомкнута. Таким образом, условие задачи выполняется.

Принципиальная электрическая схема такого соединения показана на рисунке ниже.

Ответ:

Схема соединения, при которой в зависимости от положения переключателя горит одна или другая лампа, представлена на рисунке в решении. Для ее реализации необходимо: подключить общий вывод переключателя (a) к одному полюсу батарейки, два других вывода (b и c) — каждый к своей лампе, а вторые выводы обеих ламп соединить вместе и подключить к другому полюсу батарейки.
