Номер 14.42, страница 70 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 14. Электрический ток. Действия электрического тока - номер 14.42, страница 70.

Условие.

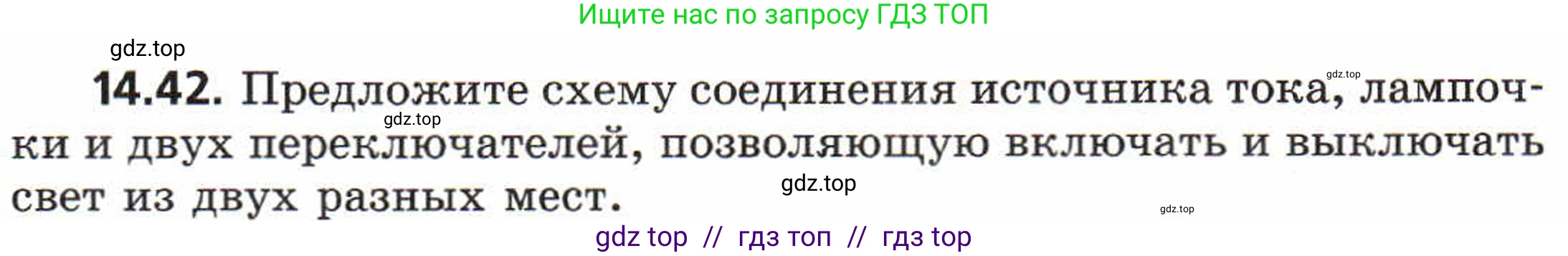

14.42. Предложите схему соединения источника тока, лампочки и двух переключателей, позволяющую включать и выключать свет из двух разных мест.

Решение.

Решение

Для того чтобы включать и выключать свет из двух разных мест, необходимо использовать не обычные выключатели, а два специальных проходных (или перекидных) выключателя. Обычный выключатель имеет два контакта и просто замыкает или размыкает цепь. Проходной выключатель имеет три контакта: один общий (входной) и два выходных. Он всегда соединяет общий контакт с одним из двух выходных, переключая цепь с одной линии на другую.

Схема соединения элементов выглядит следующим образом:
1. Фазовый провод от источника тока подключается к общему (входному) контакту первого проходного выключателя (В1).
2. Два выходных контакта выключателя В1 соединяются двумя отдельными проводами с двумя соответствующими выходными контактами второго проходного выключателя (В2).
3. Общий (входной) контакт выключателя В2 подключается к одному из контактов лампочки.
4. Второй контакт лампочки соединяется с нулевым проводом источника тока.

Принцип работы такой схемы заключается в том, что электрическая цепь оказывается замкнутой (и лампочка горит) только в том случае, когда оба выключателя направляют ток по одному и тому же из двух соединительных проводов. Если же выключатели находятся в разных положениях (один направляет ток на верхний провод, а другой ожидает его с нижнего), цепь будет разомкнута, и лампочка гореть не будет.

Таким образом, изменение положения любого из двух выключателей меняет состояние всей цепи на противоположное (размыкает, если была замкнута, и замыкает, если была разомкнута). Это позволяет независимо управлять освещением из двух разных точек.

Ответ: Необходимо использовать схему с двумя проходными (перекидными) выключателями. Фазный провод от источника подключается ко входному контакту первого выключателя. Два его выходных контакта соединяются двумя проводами с двумя соответствующими выходными контактами второго выключателя. Входной контакт второго выключателя подключается к лампочке, а она, в свою очередь, к нулевому проводу.
