Номер 14.43, страница 70 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 14. Электрический ток. Действия электрического тока - номер 14.43, страница 70.

Условие.

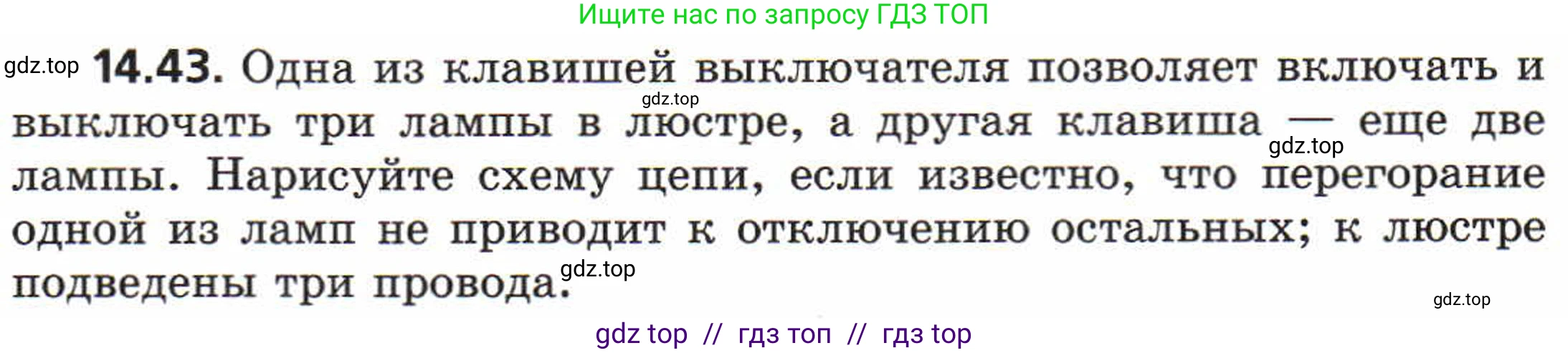

14.43. Одна из клавишей выключателя позволяет включать и выключать три лампы в люстре, а другая клавиша — еще две лампы. Нарисуйте схему цепи, если известно, что перегорание одной из ламп не приводит к отключению остальных; к люстре подведены три провода.

Решение.

Решение

Для решения задачи необходимо учесть три основных условия:

1. Независимость ламп при перегорании: Условие, что перегорание одной лампы не влияет на работу остальных, однозначно указывает на то, что лампы в каждой группе должны быть соединены параллельно. При последовательном соединении обрыв цепи в одной лампе (ее перегорание) привел бы к отключению всех остальных ламп, подключенных к тому же выключателю.

2. Раздельное управление: В люстре есть две независимые группы ламп: одна из трех, другая из двух. Каждая группа управляется своей клавишей на двухклавишном выключателе. Это означает, что для каждой группы ламп создается своя электрическая цепь, замыкаемая соответствующей клавишей.

3. Трехпроводное подключение: Наличие трех проводов, подведенных к люстре, является стандартной схемой для подключения с двухклавишным выключателем. Эти три провода — это:

• Один общий нулевой провод (N), который подключается ко всем лампам.
• Два фазных провода (L1 и L2), каждый из которых идет от своей клавиши выключателя и подает напряжение на свою группу ламп.

Общий фазный провод (L) от электросети сначала подходит к выключателю, где он разветвляется на две клавиши.

Схема цепи будет выглядеть следующим образом: фазный провод L от сети приходит на общий вход двухклавишного выключателя. С выхода первой клавиши (S1) фаза подается на группу из трех параллельно соединенных ламп. С выхода второй клавиши (S2) фаза подается на группу из двух параллельно соединенных ламп. Вторые контакты всех пяти ламп соединяются вместе и подключаются к общему нулевому проводу N.

Ответ:

Принципиальная электрическая схема цепи, удовлетворяющая условиям задачи, представлена ниже.
