Условие.

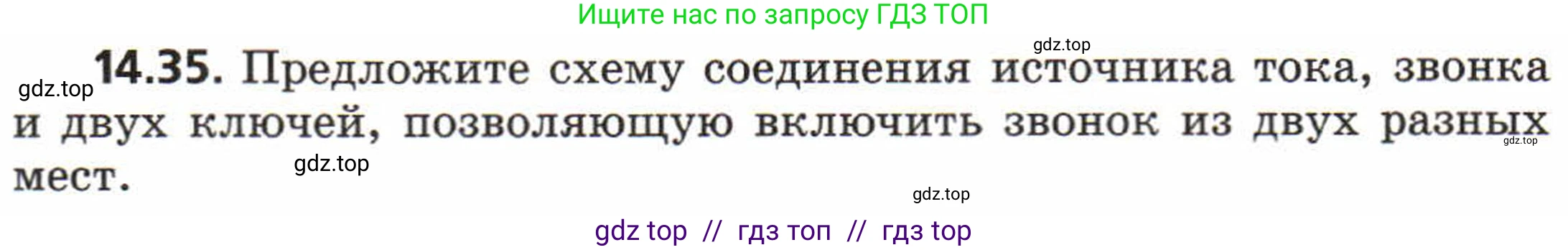

14.35. Предложите схему соединения источника тока, звонка и двух ключей, позволяющую включить звонок из двух разных мест.

Решение.

Решение

Для того чтобы звонок можно было включить из двух разных мест, необходимо собрать электрическую цепь так, чтобы замыкание любого из двух ключей приводило к замыканию всей цепи. Это достигается путем параллельного соединения ключей.

В такой схеме источник тока, звонок и блок, состоящий из двух параллельно соединенных ключей, подключаются последовательно друг к другу. Таким образом, ток от источника пойдет через звонок только в том случае, если будет замкнут хотя бы один из ключей, создав замкнутый контур.

Принципиальная электрическая схема такого соединения представлена на рисунке:

На схеме "Источник" обозначает источник тока, "Ключ 1" и "Ключ 2" – два выключателя, расположенные в разных местах, а "Звонок" – электрический звонок.

Принцип работы схемы следующий. Когда оба ключа разомкнуты, цепь разорвана, и ток по ней не течет, поэтому звонок молчит. Если замкнуть любой из ключей (Ключ 1 или Ключ 2), образуется замкнутый контур для прохождения тока: от источника, через этот замкнутый ключ, через звонок и обратно к источнику. В результате звонок начинает звонить. Если замкнуть оба ключа одновременно, ток также будет протекать через цепь, проходя через обе параллельные ветви с ключами, и звонок будет работать.

Ответ:

Необходимо собрать цепь, в которой источник тока и звонок соединены последовательно, а два ключа подключены параллельно друг другу. Вся эта параллельная группа ключей подключается последовательно со звонком и источником тока.
