Номер 14.33, страница 68 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 14. Электрический ток. Действия электрического тока - номер 14.33, страница 68.

Условие.

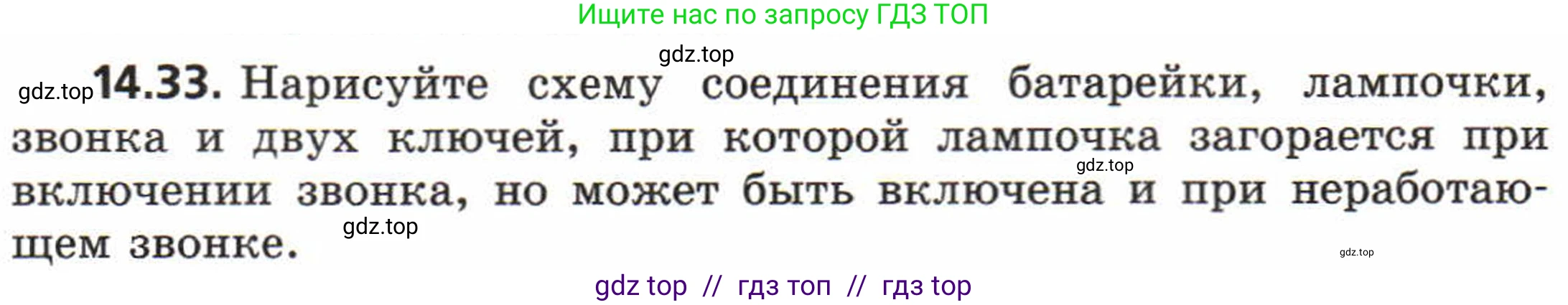

14.33. Нарисуйте схему соединения батарейки, лампочки, звонка и двух ключей, при которой лампочка загорается при включении звонка, но может быть включена и при неработающем звонке.

Решение.

Для выполнения условий задачи необходимо собрать электрическую цепь, в которой лампочка включена последовательно с параллельным участком. Этот параллельный участок состоит из двух ветвей: одна содержит последовательно соединенные звонок и первый ключ (К1), а вторая — только второй ключ (К2). Таким образом, можно будет включать лампочку либо вместе со звонком (через первую ветвь), либо отдельно (через вторую).

Принципиальная схема такого соединения представлена ниже:

Описание работы схемы

На схеме изображены источник тока (батарейка), лампочка (Л), звонок (З) и два ключа (К1 и К2).

1. Лампочка загорается при включении звонка.
Для этого необходимо замкнуть ключ К1 (ключ К2 при этом разомкнут). Электрический ток от положительного полюса источника потечет через лампочку Л, затем через узел разветвления, далее через ключ К1 и звонок З. После этого ток пройдет через узел соединения и вернется к отрицательному полюсу источника. Цепь замкнута, поэтому лампочка загорится и одновременно зазвенит звонок. Это соответствует первому условию задачи.

2. Лампочка может быть включена при неработающем звонке.
Для этого необходимо замкнуть ключ К2 (ключ К1 при этом разомкнут). Ток от источника потечет через лампочку Л, а затем по нижней ветви через ключ К2, минуя звонок. Цепь будет замкнута, и лампочка загорится, в то время как звонок останется выключенным. Это соответствует второму условию задачи.

Ответ:
Искомая схема представляет собой последовательное соединение источника тока, лампочки и участка цепи с двумя параллельными ветвями. Первая ветвь содержит последовательно соединенные ключ К1 и звонок. Вторая ветвь содержит ключ К2. Схема приведена выше.
