Номер 20.15, страница 98 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.15, страница 98.

Условие.

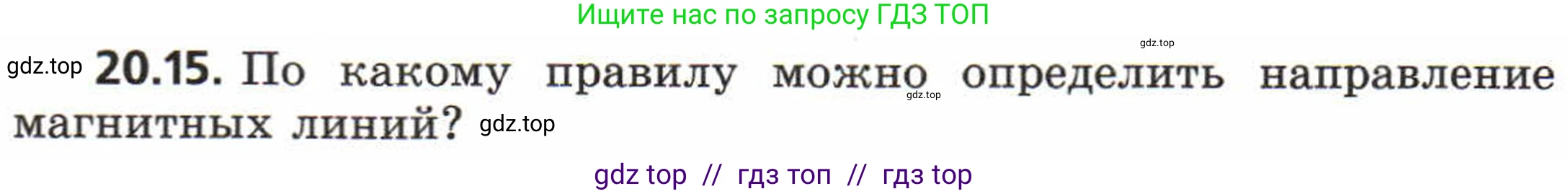

20.15. По какому правилу можно определить направление магнитных линий?

Решение.

Направление магнитных линий, которые представляют собой воображаемые линии, вдоль которых в магнитном поле ориентируются оси маленьких магнитных стрелок, можно определить по-разному в зависимости от источника поля.

1. По направлению магнитной стрелки. Это основной, универсальный метод. По определению, направлением магнитной линии в любой точке поля считается направление, на которое указывает северный полюс ($\text{N}$) свободно вращающейся магнитной стрелки (компаса), помещенной в эту точку. Исходя из этого, для постоянного магнита принято, что магнитные линии выходят из его северного полюса ($\text{N}$) и входят в южный полюс ($\text{S}$), замыкаясь внутри магнита.

2. Правило буравчика (или правило правого винта) для прямого проводника с током. Если направление поступательного движения буравчика совместить с направлением тока в проводнике, то направление вращения рукоятки буравчика покажет направление линий магнитного поля вокруг этого проводника.

3. Правило правой руки. Это правило является аналогом правила буравчика и имеет две формулировки:

• Для прямого проводника: если обхватить проводник правой рукой так, чтобы большой палец был направлен по току, то остальные согнутые пальцы покажут направление магнитных линий.

• Для катушки с током (соленоида): если обхватить соленоид правой рукой так, чтобы четыре пальца были направлены по току в витках, то отогнутый большой палец укажет направление магнитных линий внутри соленоида (то есть направление на северный полюс электромагнита).

Ответ: Направление магнитных линий можно определить по направлению северного полюса магнитной стрелки, а для проводников и катушек с током — с помощью правила буравчика или правила правой руки.
