Номер 20.22, страница 99 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.22, страница 99.

Условие.

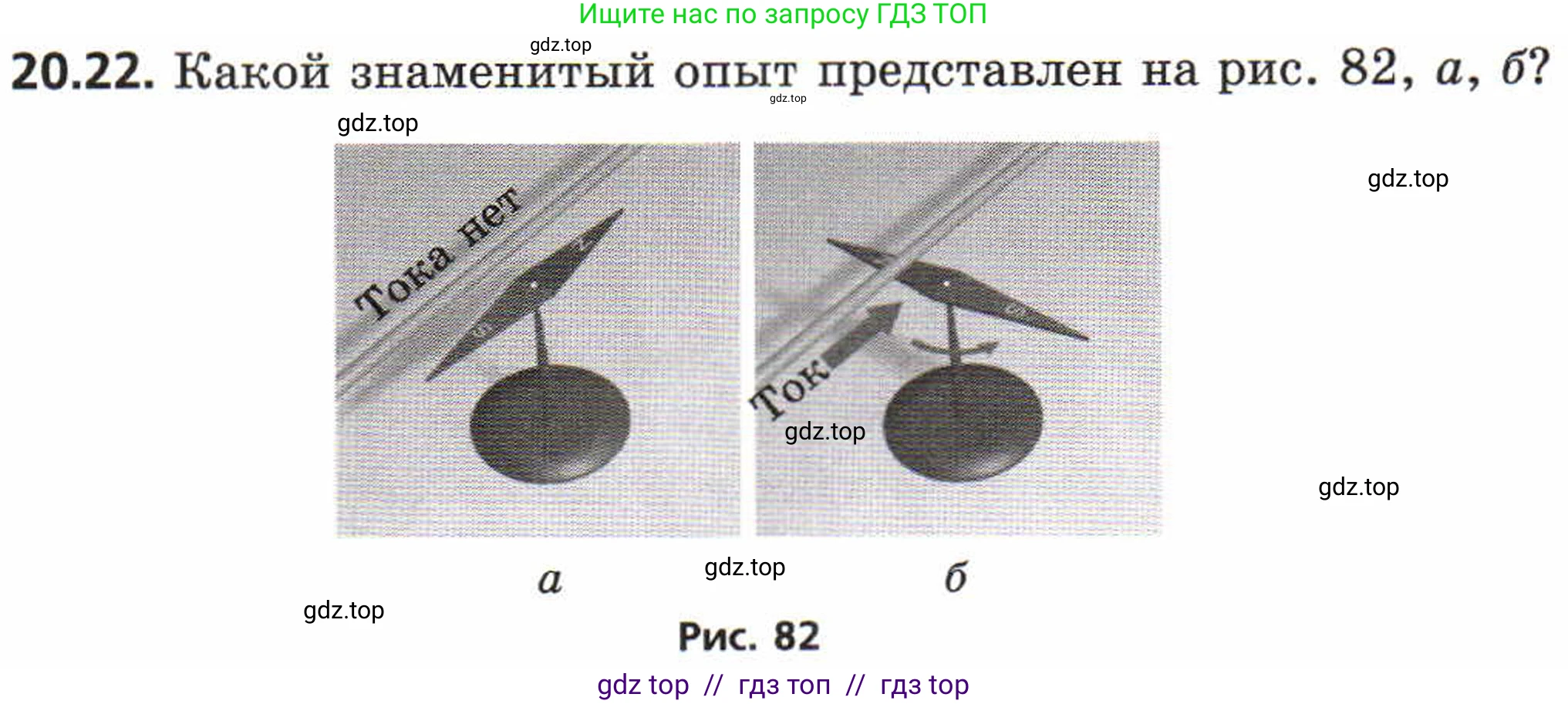

20.22. Какой знаменитый опыт представлен на рис. 82, а, б?

Рис. 82

Решение.

На рисунках 82, а и б, представлен знаменитый опыт датского физика Ханса Кристиана Эрстеда, который он провел в 1820 году. Этот эксперимент стал первым доказательством связи между электричеством и магнетизмом.

Суть опыта заключается в следующем:

На рисунке а изображен проводник, расположенный над магнитной стрелкой. В цепи нет тока («Тока нет»), и стрелка свободно ориентируется в пространстве, устанавливаясь вдоль силовых линий магнитного поля Земли (то есть, указывает направление север-юг).

На рисунке б через проводник пропускают электрический ток («Ток»). Как только ток начинает течь, магнитная стрелка, находящаяся под проводником, отклоняется от своего первоначального положения. Она стремится расположиться перпендикулярно проводнику. Это происходит потому, что электрический ток создает вокруг себя магнитное поле, которое и действует на магнитную стрелку, заставляя ее поворачиваться.

Таким образом, опыт Эрстеда наглядно демонстрирует, что вокруг любого проводника с током возникает магнитное поле. Это открытие стало основой для развития электромагнетизма и привело к созданию электродвигателей, генераторов и многих других устройств.

Ответ:

На рисунке представлен опыт Эрстеда, который доказывает существование магнитного поля вокруг проводника с электрическим током.
