Часть 1. Глава 3. Изменение агрегатных состояний вещества. Параграф 21. Плавление и кристаллизация. Удельная теплота плавления - номер 7, страница 53.

Условие.

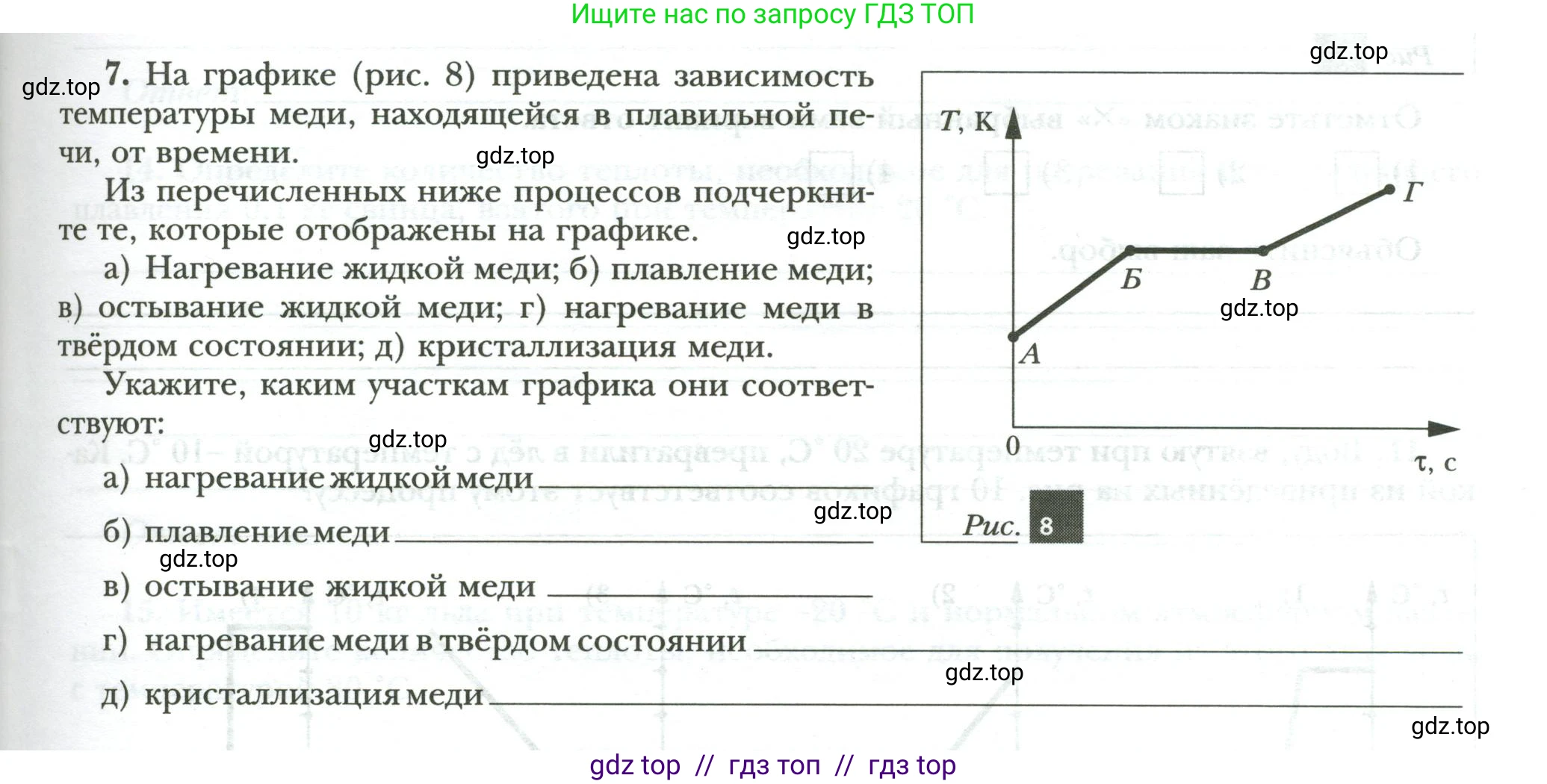

7. На графике (рис. 8) приведена зависимость температуры меди, находящейся в плавильной печи, от времени.

Из перечисленных ниже процессов подчеркните те, которые отображены на графике.

а) Нагревание жидкой меди; б) плавление меди; в) остывание жидкой меди; г) нагревание меди в твёрдом состоянии; д) кристаллизация меди.

Укажите, каким участкам графика они соответствуют:

а) нагревание жидкой меди __________

б) плавление меди __________

в) остывание жидкой меди __________

г) нагревание меди в твёрдом состоянии __________

д) кристаллизация меди __________

Рис. 8

Решение.

Для ответа на вопрос проанализируем представленный график зависимости температуры меди от времени.

График можно разделить на три участка:

1. Участок АБ: температура меди линейно возрастает с течением времени. Это означает, что медь поглощает тепло и нагревается. Поскольку это начальный этап, медь находится в твердом агрегатном состоянии. Таким образом, участок АБ соответствует процессу нагревания меди в твёрдом состоянии.

2. Участок БВ: температура меди остается постоянной, несмотря на то что время идет, а значит, тепло продолжает подводиться. Постоянство температуры при подводе тепла является признаком фазового перехода. В данном случае это переход из твердого состояния в жидкое, то есть плавление меди. Температура, соответствующая этому участку, является температурой плавления меди.

3. Участок ВГ: после того как вся медь расплавилась в точке В, её температура снова начинает линейно расти. Это означает, что теперь происходит нагревание жидкой меди.

Процессы остывания и кристаллизации (затвердевания) на графике не показаны, так как они сопровождаются понижением температуры, а на данном графике температура либо растет, либо остается постоянной.

Теперь укажем, каким участкам графика соответствуют перечисленные процессы.

а) нагревание жидкой меди
Этот процесс происходит на участке ВГ, после того как вся медь расплавилась.

Ответ: ВГ.

б) плавление меди
Этот процесс происходит при постоянной температуре плавления, что соответствует горизонтальному участку БВ.

Ответ: БВ.

в) остывание жидкой меди
Данный процесс на графике не отображен, так как температура меди не понижается.

Ответ: не отображен.

г) нагревание меди в твёрдом состоянии
Этот процесс соответствует начальному участку АБ, где твердая медь нагревается до температуры плавления.

Ответ: АБ.

д) кристаллизация меди
Данный процесс на графике не отображен. Кристаллизация является процессом, обратным плавлению.

Ответ: не отображен.
