Часть 2. Глава 7. Постоянный электрический ток. Параграф 43. Электрический ток. Условия его возникновения. Электрическая цепь - номер 8, страница 34.
№7
№8 (с. 34)
Условие. №8 (с. 34)
скриншот условия

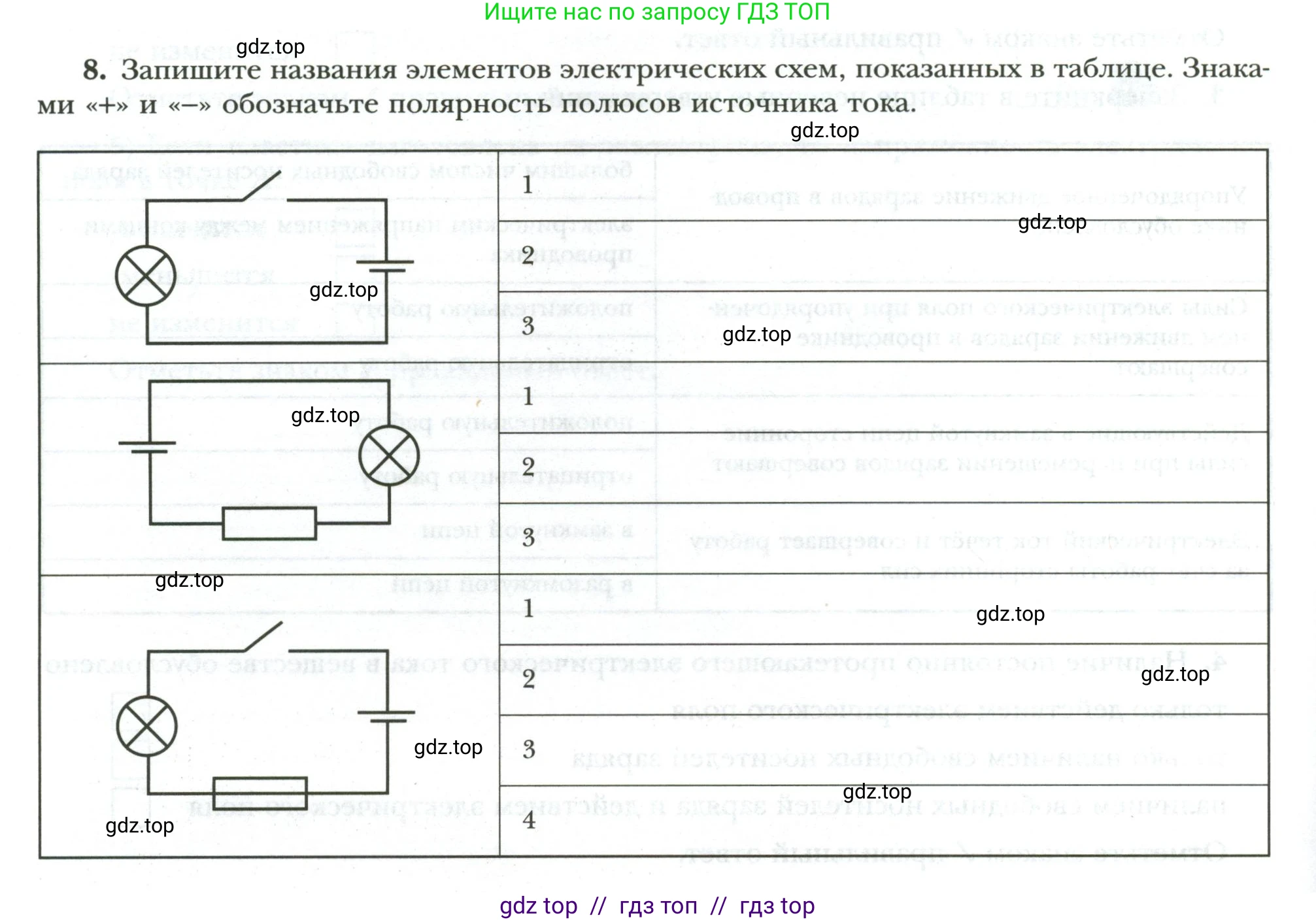

8. Запишите названия элементов электрических схем, показанных в таблице. Знаками «+» и «-» обозначьте полярность полюсов источника тока.
Решение. №8 (с. 34)
Для первой схемы:
1. Элемент в верхней части схемы, предназначенный для замыкания и размыкания цепи. На схеме он изображен в разомкнутом (открытом) состоянии.
Ответ: Выключатель (ключ).
2. Элемент в левой части схемы, являющийся потребителем электрической энергии, который преобразует ее в свет.
Ответ: Электрическая лампа.
3. Элемент в правой части схемы, создающий ЭДС в цепи. Длинная параллельная линия обозначает положительный полюс (+), а короткая — отрицательный (–).
Ответ: Источник тока (гальванический элемент).
Для второй схемы:
1. Элемент в левой части схемы, создающий ЭДС в цепи. Длинная параллельная линия обозначает положительный полюс (+), а короткая — отрицательный (–).
Ответ: Источник тока (гальванический элемент).
2. Элемент в правой части схемы, являющийся потребителем электрической энергии, который преобразует ее в свет.
Ответ: Электрическая лампа.
3. Элемент в нижней части схемы, обладающий определенным электрическим сопротивлением и используемый для ограничения тока в цепи.
Ответ: Резистор.
Для третьей схемы:
1. Элемент в верхней части схемы, предназначенный для замыкания и размыкания цепи. На схеме он изображен в разомкнутом (открытом) состоянии.
Ответ: Выключатель (ключ).
2. Элемент в левой части схемы, являющийся потребителем электрической энергии, который преобразует ее в свет.
Ответ: Электрическая лампа.
3. Элемент в нижней части схемы, обладающий определенным электрическим сопротивлением.
Ответ: Резистор.
4. Элемент в правой части схемы, создающий ЭДС в цепи. Длинная параллельная линия обозначает положительный полюс (+), а короткая — отрицательный (–).
Ответ: Источник тока (гальванический элемент).

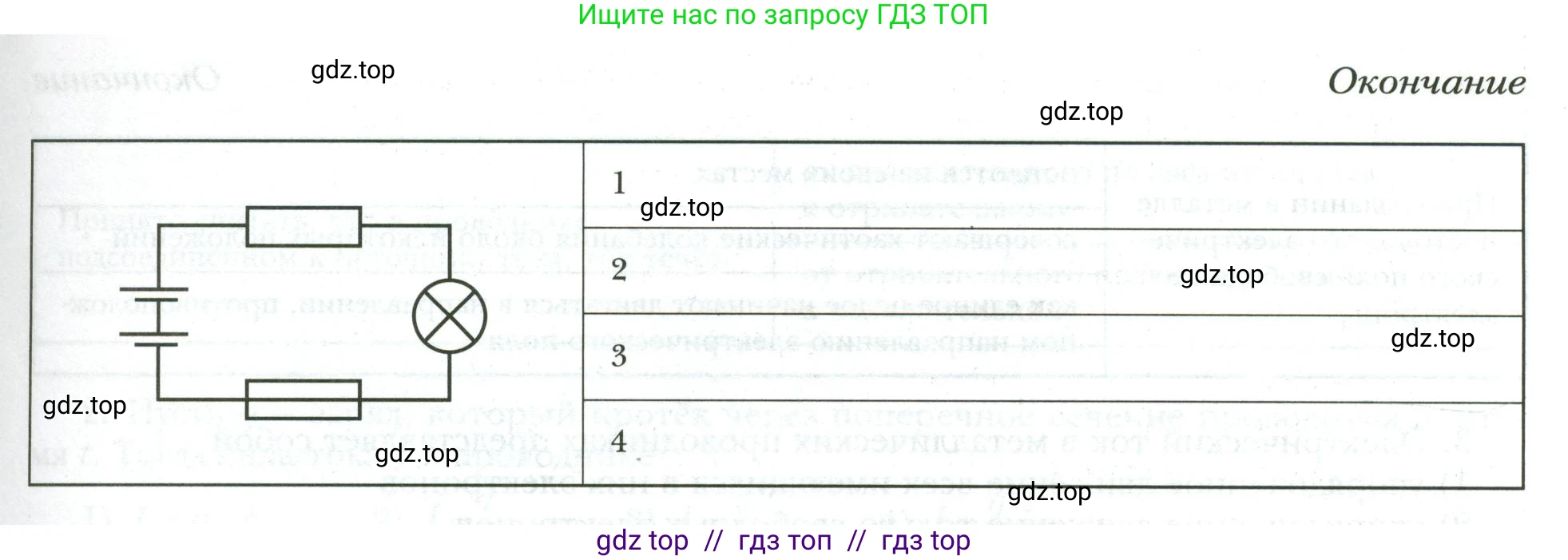

Для четвертой схемы:
1. Элемент в левой части схемы, являющийся источником ЭДС и состоящий из нескольких последовательно соединенных гальванических элементов. Длинная линия на конце батареи обозначает ее положительный полюс (+), а короткая — отрицательный (–).
Ответ: Источник тока (батарея гальванических элементов).
2. Элемент в верхней части схемы, обладающий определенным электрическим сопротивлением.
Ответ: Резистор.
3. Элемент в правой части схемы, являющийся потребителем электрической энергии, который преобразует ее в свет.
Ответ: Электрическая лампа.
4. Элемент в нижней части схемы, обладающий определенным электрическим сопротивлением.
Ответ: Резистор.
