Номер 9, страница 35, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 7. Постоянный электрический ток. Параграф 43. Электрический ток. Условия его возникновения. Электрическая цепь - номер 9, страница 35.

Условие.

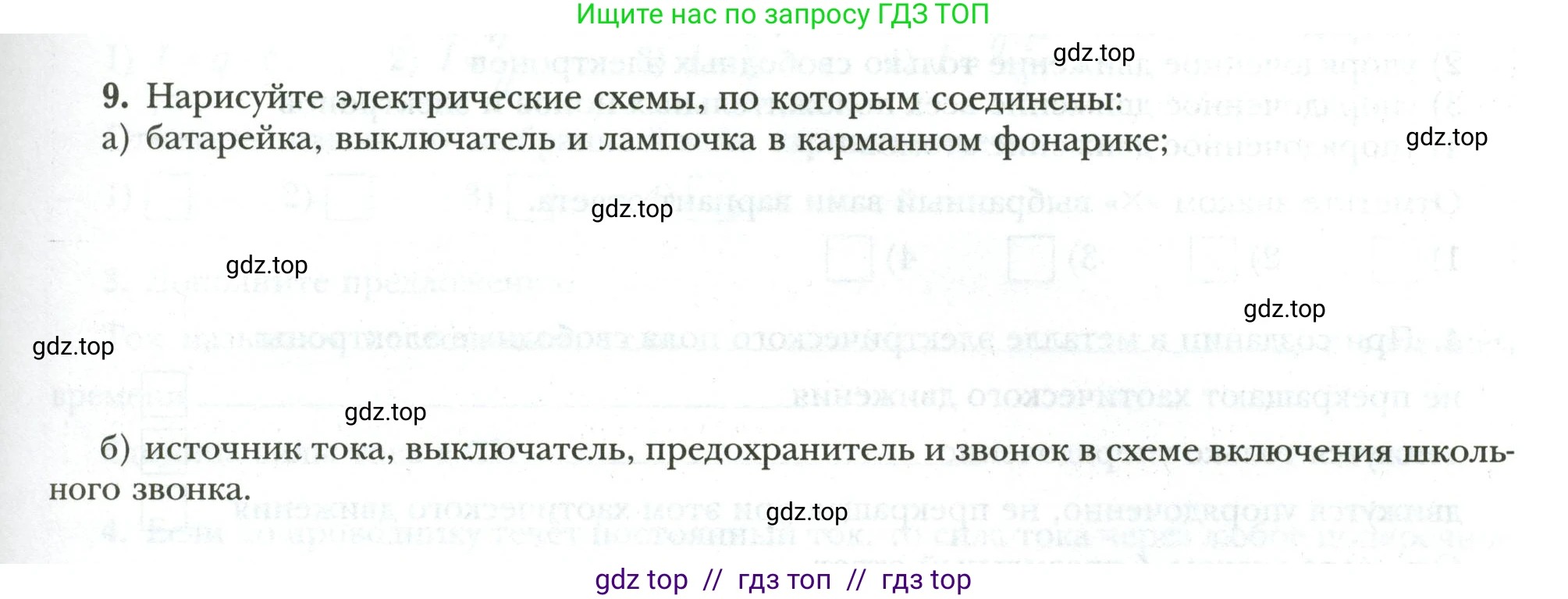

9. Нарисуйте электрические схемы, по которым соединены:

а) батарейка, выключатель и лампочка в карманном фонарике;

б) источник тока, выключатель, предохранитель и звонок в схеме включения школьного звонка.

Решение.

а) батарейка, выключатель и лампочка в карманном фонарике;

Электрическая схема карманного фонарика представляет собой простейшую последовательную цепь. Это означает, что все элементы — батарейка (источник тока), выключатель (ключ) и лампочка (нагрузка) — соединены друг за другом, образуя один неразветвленный контур для прохождения тока.
Для изображения схемы необходимо нарисовать следующие условные обозначения, соединенные линиями (проводами) в указанном порядке:
1. Источник тока (батарейка): обозначается одной длинной и одной короткой параллельными чертами. Длинная черта — это положительный полюс (+), короткая — отрицательный (−).
2. Выключатель (ключ): изображается в виде разрыва в линии, который может замыкаться подвижным контактом.
3. Лампочка: изображается в виде круга с двумя крест-накрест пересекающимися линиями внутри.
Схема собирается следующим образом: от положительного полюса источника тока линия идет к одному зажиму выключателя, от второго зажима выключателя — к одному зажиму лампочки, и от второго зажима лампочки линия возвращается к отрицательному полюсу источника, замыкая цепь.

Ответ: Элементы цепи (батарейка, выключатель, лампочка) соединены последовательно.

б) источник тока, выключатель, предохранитель и звонок в схеме включения школьного звонка.

Схема включения школьного звонка также является последовательной электрической цепью. В ней последовательно соединены источник тока, предохранитель, выключатель (кнопка) и электрический звонок. Предохранитель служит для защиты цепи от короткого замыкания или перегрузки.
Для изображения схемы необходимо нарисовать следующие условные обозначения, соединенные линиями (проводами) в указанном порядке:
1. Источник тока: можно использовать обозначение источника постоянного тока (как для батарейки) или, если звонок работает от сети, источника переменного тока (круг с волнистой линией внутри).
2. Предохранитель: изображается в виде прямоугольника, через который проходит линия цепи.
3. Выключатель (кнопка): используется стандартное обозначение ключа (разрыв линии с подвижным контактом).
4. Электрический звонок: изображается в виде полусферы (купола), соединенной с линией цепи своим основанием.
Схема собирается следующим образом: от одного вывода источника тока линия идет к предохранителю, от предохранителя — к выключателю, от выключателя — к звонку, и от звонка линия возвращается ко второму выводу источника тока.

Ответ: Элементы цепи (источник тока, предохранитель, выключатель, звонок) соединены последовательно.
