Глава 3. Электрические явления. Параграф 25. Электроскоп. Делимость электрического заряда. Обсудить в классе - номер 3, страница 103.

Условие.

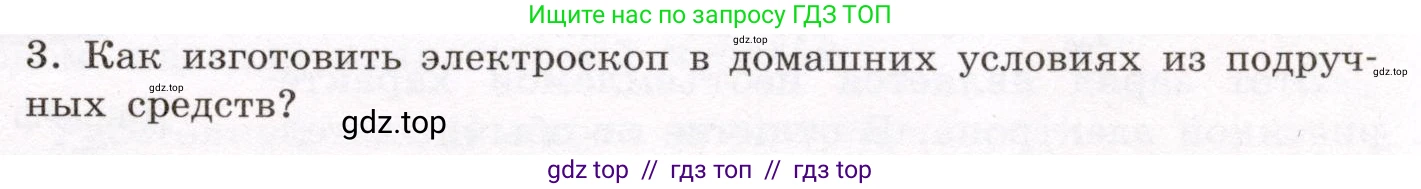

3. Как изготовить электроскоп в домашних условиях из подручных средств?

Решение.

Электроскоп — это прибор, который позволяет обнаружить наличие электрического заряда на теле. Принцип его работы основан на явлении электростатического отталкивания: тела, имеющие заряды одного знака, отталкиваются друг от друга. Сделать простейший электроскоп можно из подручных материалов.

Необходимые материалы:

• Стеклянная банка с крышкой (лучше, если крышка будет пластиковой, чтобы ее было легче проткнуть).
• Кусок металлической проволоки длиной 15-20 см (подойдет выпрямленная большая канцелярская скрепка или медная проволока).
• Алюминиевая фольга (пищевая).
• Пластилин, жевательная резинка или термоклей для герметизации.
• Ножницы.
• Предмет для демонстрации работы: воздушный шарик, пластиковая расческа или ручка, а также шерстяная ткань или волосы для их электризации.

Инструкция по сборке:

1. Подготовьте крышку. Проделайте в ее центре небольшое отверстие, через которое можно будет плотно продеть проволоку.
2. Подготовьте проводник. Возьмите проволоку. Один ее конец, который будет находиться снаружи банки, сверните в плоскую спираль или насадите на него плотно скатанный шарик из алюминиевой фольги. Этот элемент будет служить кондуктором (приемником заряда).
3. Другой конец проволоки, который будет внутри банки, загните в форме небольшого крючка.
4. Подготовьте индикаторы. Из алюминиевой фольги вырежьте две абсолютно одинаковые легкие полоски (лепестки) прямоугольной формы, размером примерно 3 см в длину и 0,5 см в ширину. Чем они легче, тем чувствительнее будет прибор.
5. Соберите конструкцию. Аккуратно повесьте обе полоски из фольги на крючок на конце проволоки.
6. Проденьте проволоку через отверстие в крышке так, чтобы шарик/спираль оказались снаружи, а лепестки свободно свисали вниз. Длина проволоки должна быть такой, чтобы лепестки находились примерно в центре банки и не касались ни дна, ни стенок.
7. Загерметизируйте отверстие. Используйте пластилин или термоклей, чтобы закрепить проволоку в крышке и заделать все щели. Это необходимо для изоляции проводника от крышки (особенно если она металлическая) и для защиты лепестков от потоков воздуха.
8. Закройте банку крышкой. Электроскоп готов к использованию.

Как использовать самодельный электроскоп:

1. Создайте статический заряд. Например, энергично потрите воздушный шарик о волосы или шерстяной свитер.
2. Поднесите заряженный предмет (шарик) к металлическому шарику на крышке электроскопа, но не касайтесь его.
3. Вы увидите, как лепестки фольги внутри банки разойдутся в стороны. Это происходит из-за явления электростатической индукции. Электрическое поле заряженного шарика заставляет заряды в проводнике перераспределиться: заряды противоположного знака притягиваются к верхнему шарику, а заряды того же знака отталкиваются и скапливаются на нижних лепестках. Так как оба лепестка получают одноименный заряд, они отталкиваются друг от друга.
4. Если убрать заряженный предмет, лепестки снова опадут.
5. Если же коснуться заряженным предметом шарика на крышке, то часть заряда перейдет на электроскоп (зарядка через соприкосновение), и лепестки останутся в разошедшемся положении даже после того, как вы уберете предмет.

Ответ:
Для изготовления электроскопа в домашних условиях нужно взять стеклянную банку с крышкой, металлическую проволоку, алюминиевую фольгу и пластилин. В крышке делается отверстие, через которое пропускается проволока. На верхний (внешний) конец проволоки крепится шарик из фольги, а нижний (внутренний) загибается крючком. На этот крючок вешаются две легкие полоски из фольги. Отверстие в крышке герметизируется пластилином. При поднесении заряженного тела к верхнему шарику, полоски фольги внутри банки расходятся из-за сил электростатического отталкивания одноименных зарядов.
