Глава 4. Магнитные явления. Параграф 48. Электромагниты. Вопросы - номер 7, страница 203.

Условие.

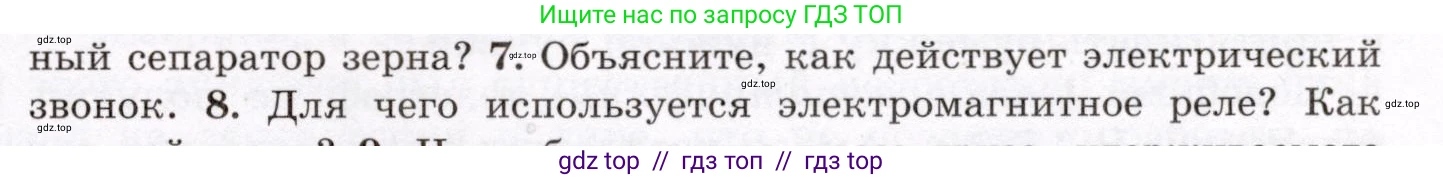

7. Объясните, как действует электрический звонок.

Решение.

7. Электрический звонок — это электромеханическое устройство, работа которого основана на явлении электромагнетизма. Основными его компонентами являются электромагнит, подвижный якорь с прикрепленным к нему молоточком, контактный винт, чашечка звонка и кнопка.

При нажатии на кнопку замыкается электрическая цепь, и ток начинает течь через обмотку электромагнита. Электромагнит создает магнитное поле и притягивает к себе металлический якорь. Молоточек, являющийся частью якоря, ударяет по чашечке звонка, издавая звук. В момент притяжения якоря к электромагниту его контакт с регулировочным винтом прерывается. Это приводит к размыканию цепи, и ток перестает поступать в катушку электромагнита. Магнитное поле исчезает, и якорь под действием упругой силы возвращается в исходное положение, снова замыкая контакт с винтом. Цепь восстанавливается, и процесс повторяется снова. Эти быстрые циклические притяжения и возвраты якоря заставляют молоточек непрерывно бить по чашечке, создавая характерный дребезжащий звук, пока кнопка остается нажатой.

Ответ: Электрический звонок действует за счет электромагнита, который при подаче тока притягивает якорь с молоточком, заставляя его ударять по чашечке. При этом цепь размыкается, электромагнит отключается, и якорь возвращается в исходное положение, замыкая цепь снова. Этот повторяющийся процесс создает непрерывный звон.

8. Электромагнитное реле — это переключатель, управляемый электрическим током. Его основное назначение — коммутация (включение, выключение, переключение) электрических цепей с большой мощностью при помощи слабого управляющего сигнала. Это позволяет, например, с помощью маломощного выхода микроконтроллера управлять работой мощного электродвигателя или системы освещения. Важной функцией реле является обеспечение гальванической развязки, то есть электрической изоляции между управляющей (низковольтной) и управляемой (высоковольтной) цепями.

Принцип работы реле основан на действии электромагнита. Когда на обмотку катушки реле подается управляющий ток, в ней возникает магнитное поле. Это поле притягивает подвижный якорь, который механически связан с группой контактов. Перемещение якоря вызывает переключение контактов: одни контакты (нормально разомкнутые) замыкаются, а другие (нормально замкнутые) размыкаются. Таким образом, происходит коммутация в силовой цепи. Когда подача тока в управляющую обмотку прекращается, магнитное поле исчезает, и возвратная пружина возвращает якорь и контакты в исходное состояние.

Ответ: Электромагнитное реле используется для управления мощными электрическими цепями с помощью слабого сигнала, обеспечивая их изоляцию. Оно работает по принципу: слабый ток в катушке создает электромагнитное поле, которое притягивает якорь и механически переключает контакты в другой, более мощной цепи.
