Номер 2, страница 198 - гдз по физике 8 класс учебник Громов, Родина

Глава 4. Магнитные явления. Параграф 48. Электромагниты. Вспомните - номер 2, страница 198.

Условие.

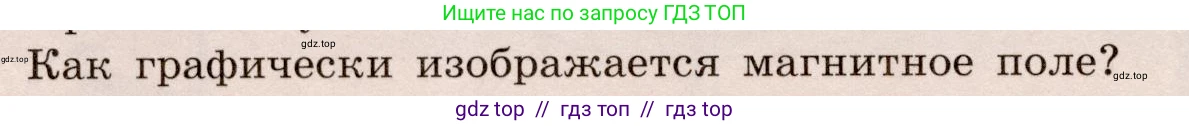

Как графически изображается магнитное поле?

Решение.

Магнитное поле, будучи невидимым, графически изображается с помощью линий магнитной индукции (также называемых магнитными силовыми линиями). Эти линии наглядно показывают распределение и характеристики поля в пространстве.

Основные свойства линий магнитной индукции:

• Это воображаемые линии, касательная к каждой точке которых совпадает по направлению с вектором магнитной индукции $ \vec{B} $ в этой точке.
• Густота (плотность) расположения линий характеризует интенсивность (модуль) магнитного поля. Где линии расположены гуще — поле сильнее, где реже — слабее.
• Линии магнитной индукции всегда замкнуты. Они не имеют ни начала, ни конца, что является графическим представлением того факта, что в природе не существует магнитных зарядов (монополей).
• По принятому соглашению, вне источника поля (например, вне постоянного магнита) линии направлены от северного полюса (N) к южному (S).
• Внутри источника поля (например, внутри магнита) линии направлены от южного полюса (S) к северному (N), таким образом замыкаясь.
• Линии магнитной индукции никогда не пересекаются, так как в каждой точке пространства вектор магнитной индукции имеет только одно, вполне определенное направление.

Таким образом, картина линий магнитной индукции дает полную качественную характеристику магнитного поля.

Ответ: Магнитное поле графически изображается с помощью замкнутых линий магнитной индукции (магнитных силовых линий). Направление касательной к этим линиям в любой точке показывает направление вектора магнитной индукции, а густота их расположения — величину (силу) поля.
