Условие.

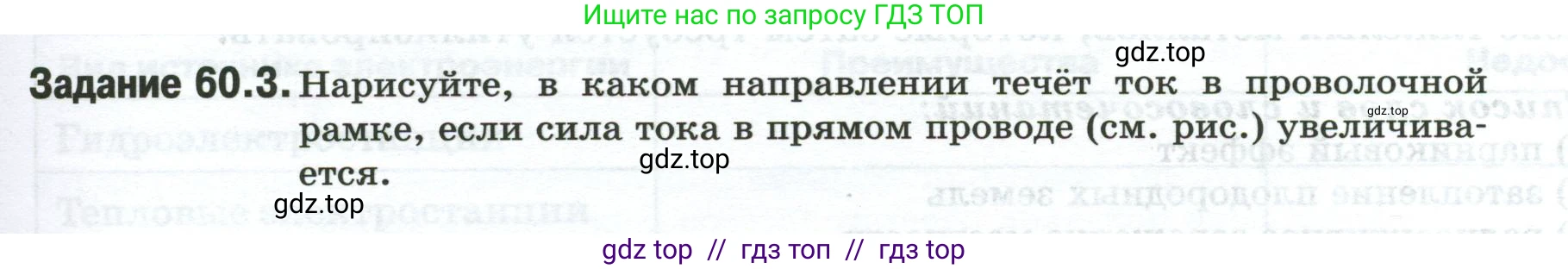

Задание 60.3. Нарисуйте, в каком направлении течёт ток в проволочной рамке, если сила тока в прямом проводе (см. рис.) увеличивается.

Решение.

Решение

1. Определим направление магнитного поля, создаваемого прямым током $\text{I}$. Согласно правилу правой руки (или правилу буравчика), если направить большой палец правой руки по направлению тока (вверх), то согнутые пальцы укажут направление линий магнитной индукции. Справа от провода, где находится рамка, линии магнитной индукции будут направлены перпендикулярно плоскости рисунка от нас (за чертеж).

2. По условию, сила тока $\text{I}$ в прямом проводе увеличивается. Величина магнитной индукции $\text{B}$ прямо пропорциональна силе тока $\text{I}$. Следовательно, магнитная индукция $\text{B}$ в области рамки увеличивается. Это приводит к увеличению магнитного потока $ \Phi $, пронизывающего рамку. Этот поток направлен от нас.

3. Согласно правилу Ленца, в замкнутом контуре возникает индукционный ток такого направления, чтобы своим магнитным полем противодействовать изменению магнитного потока, вызвавшего этот ток. Так как внешний магнитный поток (направленный от нас) увеличивается, индукционный ток в рамке должен создать собственное магнитное поле $ \vec{B}_{ind} $, направленное в противоположную сторону, то есть на нас (из плоскости чертежа).

4. Снова применяем правило правой руки, но теперь для контура. Чтобы магнитное поле внутри контура было направлено на нас, ток в этом контуре должен течь против часовой стрелки.

Ответ:

Ток в проволочной рамке течёт против часовой стрелки.
