Номер 2, страница 119 - гдз по физике 8 класс учебник Хижнякова, Синявина

Глава 7. Электрический ток. Сила тока. Напряжение. Параграф 32. Сила тока. Задания и упражнения - номер 2, страница 119.

Условие.

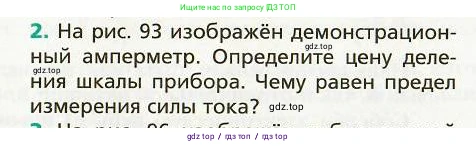

2. На рис. 93 изображён демонстрационный амперметр. Определите цену деления шкалы прибора. Чему равен предел измерения силы тока?

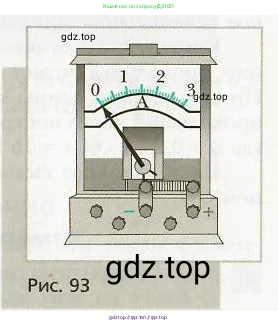

Рис. 93

Решение.

Определите цену деления шкалы прибора.

Решение

Для определения цены деления шкалы измерительного прибора необходимо:

1. Выбрать на шкале два соседних штриха, обозначенных числами. Возьмем значения $0 \text{ А}$ и $1 \text{ А}$.

2. Найти разность этих значений: $1 \text{ А} - 0 \text{ А} = 1 \text{ А}$.

3. Подсчитать количество малых делений (промежутков) между этими штрихами. На шкале между отметками 0 и 1 находится 10 делений.

4. Разделить полученную разность значений на количество делений. Цена деления ($ЦД$) вычисляется по формуле:

$ЦД = \frac{A - B}{n}$, где $\text{A}$ и $\text{B}$ – значения на соседних оцифрованных штрихах шкалы, а $\text{n}$ – число делений между ними.

Подставим значения в формулу:

$ЦД = \frac{1 \text{ А} - 0 \text{ А}}{10} = 0,1 \text{ А}$

Ответ: цена деления шкалы прибора равна $0,1 \text{ А}$.

Чему равен предел измерения силы тока?

Решение

Предел измерения прибора – это максимальное значение физической величины, которое он может измерить. На шкале данного амперметра наибольшее числовое значение, до которого доходит шкала, равно $\text{3}$. Следовательно, предел измерения силы тока этим амперметром составляет $3 \text{ А}$.

Ответ: предел измерения силы тока равен $3 \text{ А}$.
