Глава 7. Электрический ток. Сила тока. Напряжение. Параграф 33. Электрическое напряжение. Вопросы - страница 122.

Условие.

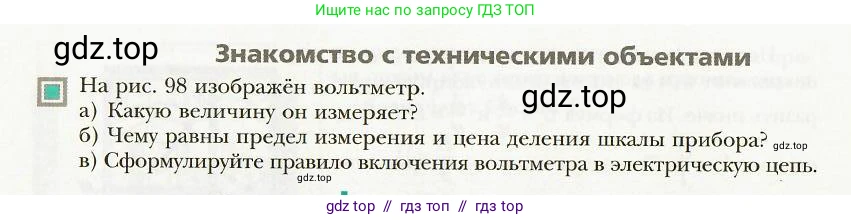

Знакомство с техническими объектами

На рис. 98 изображён вольтметр.

а) Какую величину он измеряет?

б) Чему равны предел измерения и цена деления шкалы прибора?

в) Сформулируйте правило включения вольтметра в электрическую цепь.

Рис. 98

Решение.

а) Вольтметр — это измерительный прибор, предназначенный для определения электрического напряжения (или разности потенциалов) на участке электрической цепи. Единица измерения напряжения – Вольт (В). Ответ: вольтметр измеряет электрическое напряжение.

б) Дано:

Изображение шкалы вольтметра.

Найти:

Предел измерения $U_{max}$ - ?
Цена деления шкалы $Ц$ - ?

Решение:

1. Предел измерения прибора – это максимальное значение величины, которое он может измерить. На шкале вольтметра максимальное значение составляет 15 В. Следовательно, предел измерения $U_{max} = 15 \text{ В}$.
2. Цена деления шкалы – это значение, соответствующее одному, самому мелкому, делению. Чтобы определить цену деления, нужно взять два соседних оцифрованных значения на шкале (например, 0 и 5), вычесть из большего меньшее и разделить результат на количество малых делений между ними. Между отметками 0 и 5 находится 10 делений.
Рассчитаем цену деления по формуле:
$Ц = \frac{B - A}{N}$, где $\text{B}$ и $\text{A}$ – значения соседних оцифрованных штрихов, а $\text{N}$ – число делений между ними.
$Ц = \frac{5 \text{ В} - 0 \text{ В}}{10} = 0.5 \text{ В/дел}$.
Ответ: предел измерения равен 15 В, цена деления шкалы равна 0.5 В.

в) Существует два основных правила подключения вольтметра в электрическую цепь:
1. Вольтметр подключается параллельно тому элементу или участку цепи, на котором измеряется напряжение.
2. Необходимо соблюдать полярность: клемма вольтметра со знаком «+» подключается к точке цепи с более высоким потенциалом (к положительному полюсу источника тока или к проводу, идущему от него), а клемма со знаком «–» – к точке с более низким потенциалом (к отрицательному полюсу источника тока или к проводу, идущему от него).
Ответ: вольтметр подключается в цепь параллельно измеряемому участку с обязательным соблюдением полярности.
