Глава 7. Электрический ток. Сила тока. Напряжение. Параграф 33. Электрическое напряжение. Задания и упражнения - номер 1, страница 123.

Условие.

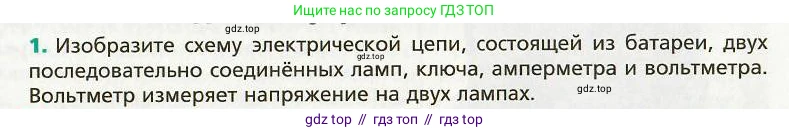

1. Изобразите схему электрической цепи, состоящей из батареи, двух последовательно соединённых ламп, ключа, амперметра и вольтметра. Вольтметр измеряет напряжение на двух лампах.

Решение.

1. Решение

Для того чтобы изобразить схему электрической цепи согласно условию, необходимо правильно расположить все её элементы и учесть правила подключения измерительных приборов.

Основные правила:

• Элементы, соединенные последовательно, включаются в цепь один за другим, образуя единый путь для тока. В данной задаче это батарея, ключ, амперметр и две лампы.
• Амперметр всегда включается в цепь последовательно, так как он измеряет силу тока, проходящего через участок цепи.
• Вольтметр всегда подключается параллельно к тому элементу или участку цепи, напряжение на котором необходимо измерить. Это связано с тем, что он измеряет разность потенциалов между двумя точками.

Построение схемы:

1. Сначала изобразим основной контур, состоящий из последовательно соединенных элементов: источника тока (батареи), ключа, амперметра и двух ламп.

2. Далее, согласно условию, вольтметр должен измерять напряжение на двух лампах. Для этого мы подключаем вольтметр параллельно участку, содержащему обе лампы. Один зажим вольтметра подсоединяется к проводу перед первой лампой, а второй — к проводу после второй лампы.

В результате получается следующая электрическая схема:

Ответ:

Схема электрической цепи, удовлетворяющая условиям задачи, изображена выше. В ней батарея, ключ, амперметр и две лампы соединены последовательно, а вольтметр подключен параллельно двум лампам для измерения общего напряжения на них.
