Лабораторная работа № 10. Получение изображения с помощью линзы - номер 5, страница 83.

Решение.

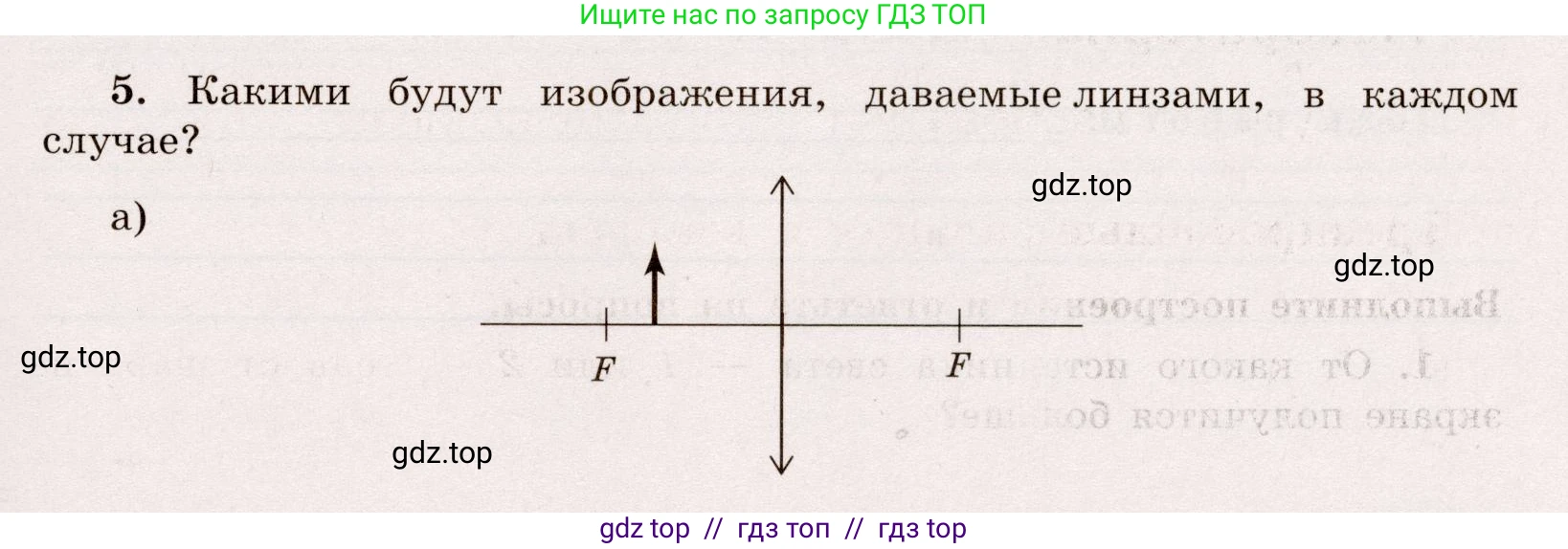

5. Какими будут изображения, даваемые линзами, в каждом случае?

а)

Напишите характеристику изображения.

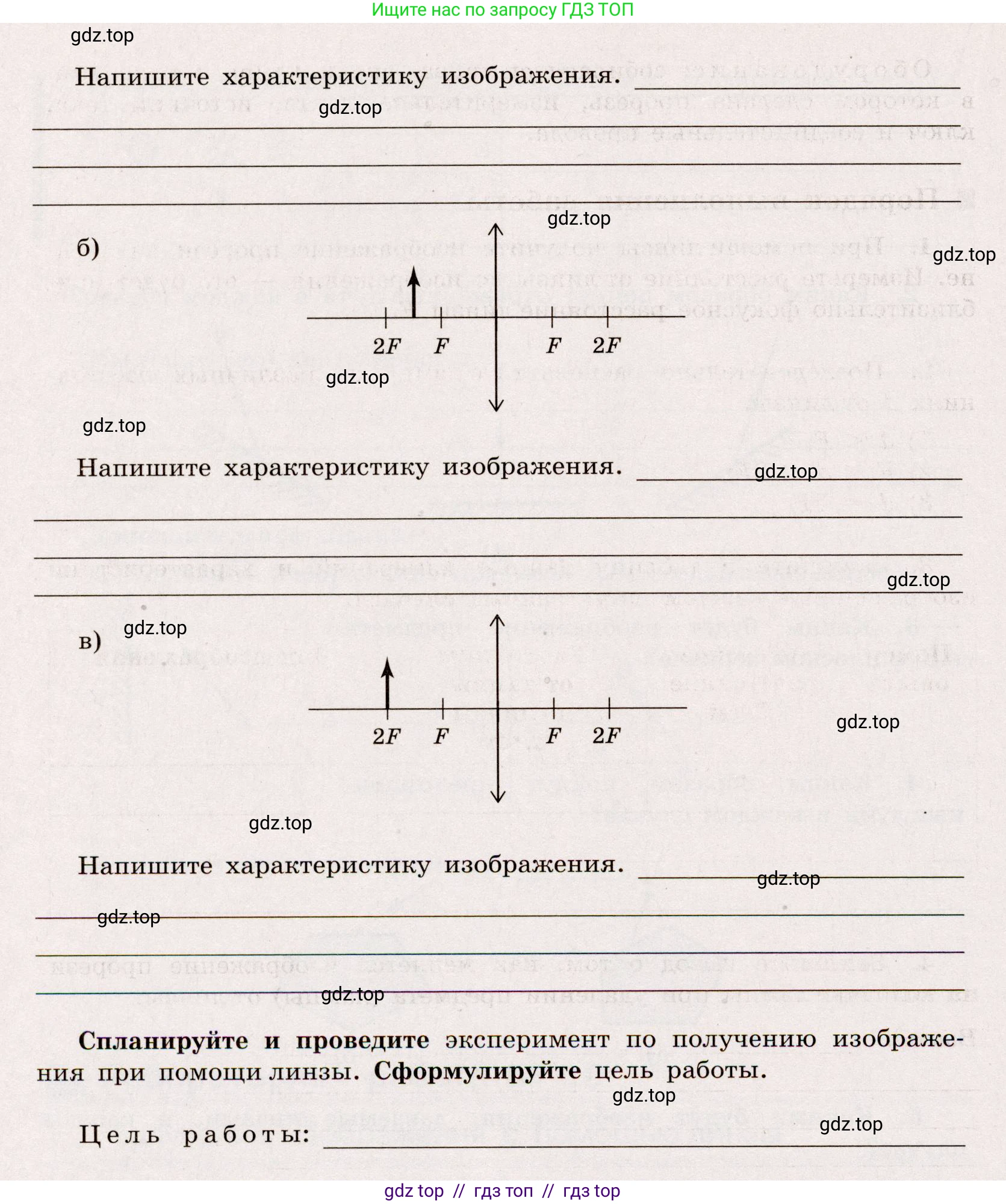

б)

Напишите характеристику изображения.

в)

Напишите характеристику изображения.

Спланируйте и проведите эксперимент по получению изображения при помощи линзы. Сформулируйте цель работы.

Цель работы: _______.

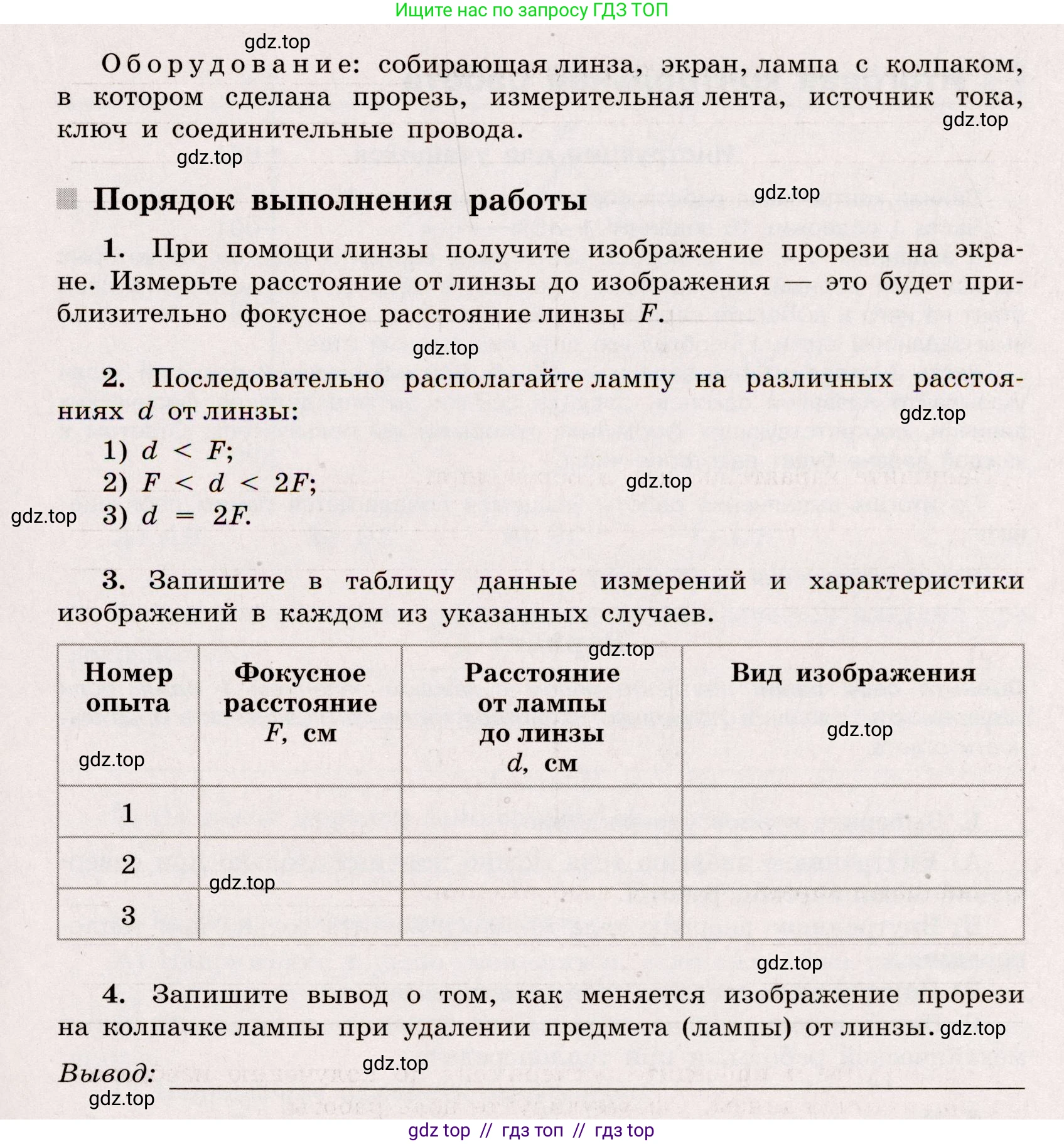

Оборудование: собирающая линза, экран, лампа с колпаком, в котором сделана прорезь, измерительная лента, источник тока, ключ и соединительные провода.

Порядок выполнения работы

1. При помощи линзы получите изображение прорези на экране. Измерьте расстояние от линзы до изображения — это будет приблизительно фокусное расстояние линзы $\text{F}$.

2. Последовательно располагайте лампу на различных расстояниях $\text{d}$ от линзы:

1)$d < F$;

2)$F < d < 2F$;

3)$d = 2F$.

3. Запишите в таблицу данные измерений и характеристики изображений в каждом из указанных случаев.

Номер опыта	Фокусное расстояние $\text{F}$, см	Расстояние от лампы до линзы $\text{d}$, см	Вид изображения
1
2
3

4. Запишите вывод о том, как меняется изображение прорези на колпачке лампы при удалении предмета (лампы) от линзы.

Вывод: _______.

Решение.

а) Предмет находится на расстоянии $\text{d}$ от линзы, которое меньше фокусного расстояния $\text{F}$ ($d < F$). В этом случае собирающая линза работает как лупа. Лучи, исходящие от предмета, после прохождения через линзу расходятся. Их мнимые продолжения пересекаются по ту же сторону от линзы, где находится предмет. В результате получается мнимое (нельзя получить на экране), прямое (неперевёрнутое) и увеличенное изображение.

Ответ: Изображение мнимое, прямое, увеличенное.

б) Предмет находится между фокусом $\text{F}$ и двойным фокусом $\text{2F}$ ($F < d < 2F$). Лучи от предмета, пройдя через линзу, собираются в действительное изображение с другой стороны линзы на расстоянии $f > 2F$. Изображение получается действительным (можно получить на экране), перевёрнутым и увеличенным.

Ответ: Изображение действительное, перевёрнутое, увеличенное.

в) Предмет находится в двойном фокусе ($d = 2F$). В этом случае лучи после преломления в линзе собираются на расстоянии двойного фокуса с другой стороны линзы ($f = 2F$). Изображение получается действительным, перевёрнутым и равным предмету по размеру.

Ответ: Изображение действительное, перевёрнутое, равное по размеру.

Цель работы: Экспериментально изучить зависимость характеристик изображения, получаемого с помощью собирающей линзы, от расстояния между предметом и линзой.

Номер опыта	Фокусное расстояние F, см	Расстояние от лампы до линзы d, см	Вид изображения
1	15	10	Мнимое, прямое, увеличенное
2	15	25	Действительное, перевёрнутое, увеличенное
3	15	30	Действительное, перевёрнутое, равное по размеру

Вывод: В ходе эксперимента было установлено, что характеристики изображения, даваемого собирающей линзой, зависят от положения предмета относительно линзы и её фокуса.
1. Когда предмет находится между линзой и её фокусом ($d < F$), линза даёт мнимое, прямое и увеличенное изображение.
2. При удалении предмета от линзы так, что он оказывается между фокусом и двойным фокусом ($F < d < 2F$), изображение становится действительным, перевёрнутым и увеличенным.
3. Когда предмет находится в точке двойного фокуса ($d = 2F$), его изображение является действительным, перевёрнутым и равным по размеру предмету.
Таким образом, по мере удаления предмета от собирающей линзы его изображение претерпевает следующие изменения: мнимое, прямое, увеличенное изображение (при $d < F$) сменяется действительным, перевёрнутым, увеличенным (при $F < d < 2F$), а затем действительным, перевёрнутым, равным по размеру (при $d = 2F$). При дальнейшем удалении предмета ($d > 2F$) действительное перевёрнутое изображение становится уменьшенным.
