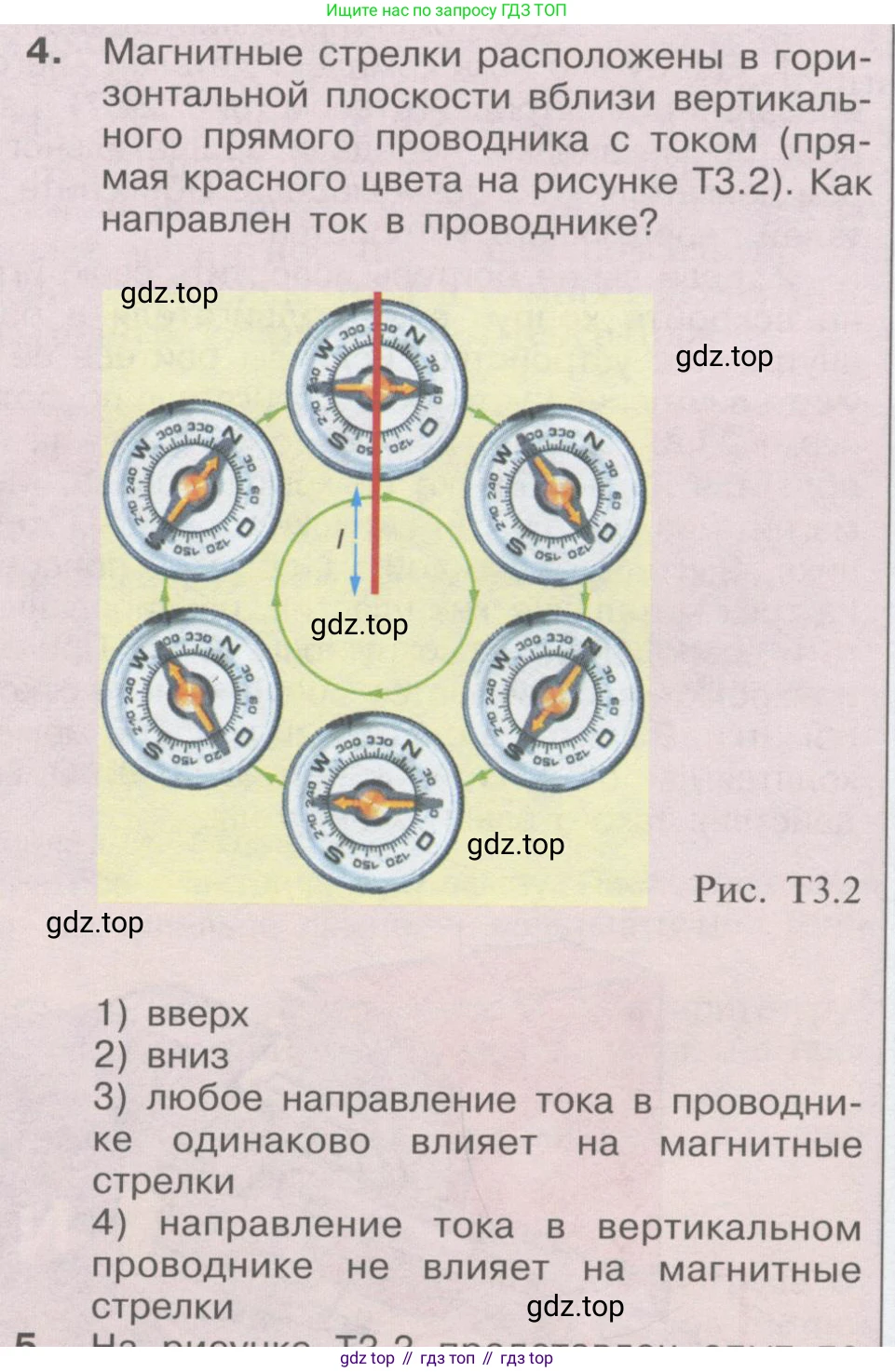

4. Магнитные стрелки расположены в горизонтальной плоскости вблизи вертикального прямого проводника с током (прямая красного цвета на рисунке Т3.2). Как направлен ток в проводнике?

Рис. Т3.2

1) вверх

2) вниз

3) любое направление тока в проводнике одинаково влияет на магнитные стрелки

4) направление тока в вертикальном проводнике не влияет на магнитные стрелки

Решение:

Вокруг прямого проводника с током возникает магнитное поле. Линии этого магнитного поля представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику. Направление линий магнитного поля можно определить с помощью правила правой руки (или правила буравчика).

Правило правой руки гласит: если обхватить проводник правой рукой так, чтобы большой палец был направлен по току, то направление обхвата остальными пальцами укажет направление линий магнитного поля.

На рисунке Т3.2 мы видим, что северные полюса (N) магнитных стрелок, которые всегда ориентируются вдоль линий магнитного поля, направлены по касательной к окружности, опоясывающей проводник. Направление, указываемое стрелками, — против часовой стрелки, если смотреть на систему сверху.

Применим правило правой руки в обратную сторону. Мысленно расположим согнутые пальцы правой руки по направлению поля (против часовой стрелки). В этом случае отставленный большой палец будет указывать вверх. Это и есть искомое направление тока в проводнике.

Ответ: 1) вверх
