Глава 3. Электромагнитные явления. Самостоятельные работы. СР-55. Действие магнитного поля на проводник с током. Правило левой руки. Вариант 1 - номер 1, страница 71.

Условие.

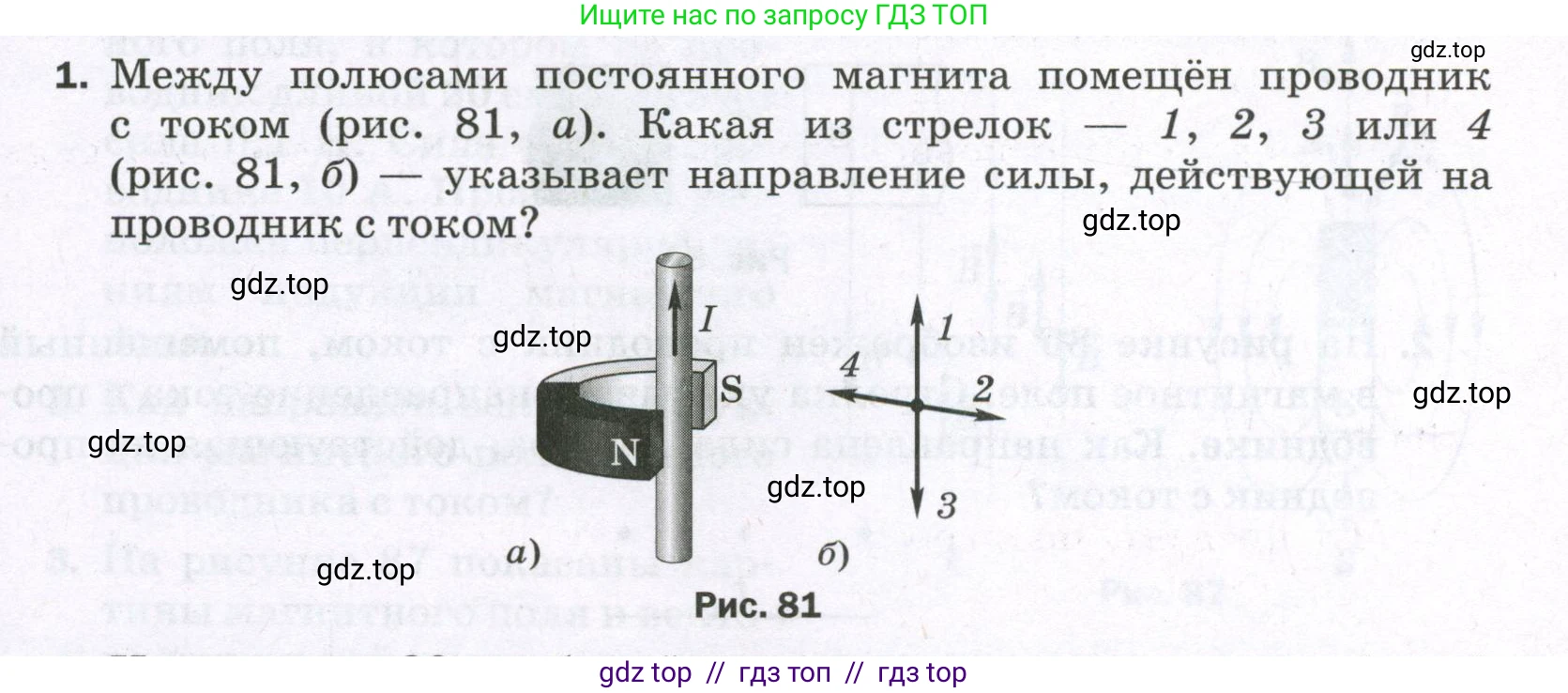

1. Между полюсами постоянного магнита помещён проводник с током (рис. 81, а). Какая из стрелок — 1, 2, 3 или 4 (рис. 81, б) — указывает направление силы, действующей на проводник с током?

Рис. 81

Решение.

Решение

Для определения направления силы, действующей на проводник с током в магнитном поле (силы Ампера $F_A$), используется правило левой руки.

Правило левой руки гласит: если левую руку расположить так, чтобы перпендикулярная к проводнику составляющая вектора магнитной индукции $\text{B}$ входила в ладонь, а четыре вытянутых пальца были направлены по направлению тока $\text{I}$, то отставленный на 90° большой палец покажет направление действующей на проводник силы $F_A$.

Проанализируем условия, показанные на рисунке:

1. Направление тока $\text{I}$: Стрелка на проводнике показывает, что ток течет вертикально вверх.

2. Направление вектора магнитной индукции $\text{B}$: Линии магнитного поля направлены от северного полюса (N) к южному (S). Хотя на рисунке полюса обозначены слева и справа, для получения одного из предложенных вариантов ответа необходимо предположить, что полюса расположены перпендикулярно плоскости рисунка. Наиболее распространенная интерпретация для таких задач: северный полюс (N) находится перед плоскостью рисунка (ближе к наблюдателю), а южный полюс (S) — за ней. Таким образом, вектор магнитной индукции $\text{B}$ направлен перпендикулярно плоскости рисунка, «от нас» (вглубь рисунка).

Применим правило левой руки с учётом этих условий:

- Располагаем четыре пальца левой руки по направлению тока $\text{I}$, то есть вверх.

- Поворачиваем кисть так, чтобы ладонь была обращена к нам (лицевой стороной из плоскости рисунка). Это необходимо, чтобы линии магнитной индукции $\text{B}$, направленные «от нас», входили в ладонь.

- В таком положении большой палец, отогнутый на 90°, будет указывать налево.

Данное направление совпадает с направлением стрелки 4 на рисунке 81, б).

Ответ: 4.
