Глава 3. Электромагнитные явления. Самостоятельные работы. СР-55. Действие магнитного поля на проводник с током. Правило левой руки. Вариант 2 - номер 1, страница 72.

Условие.

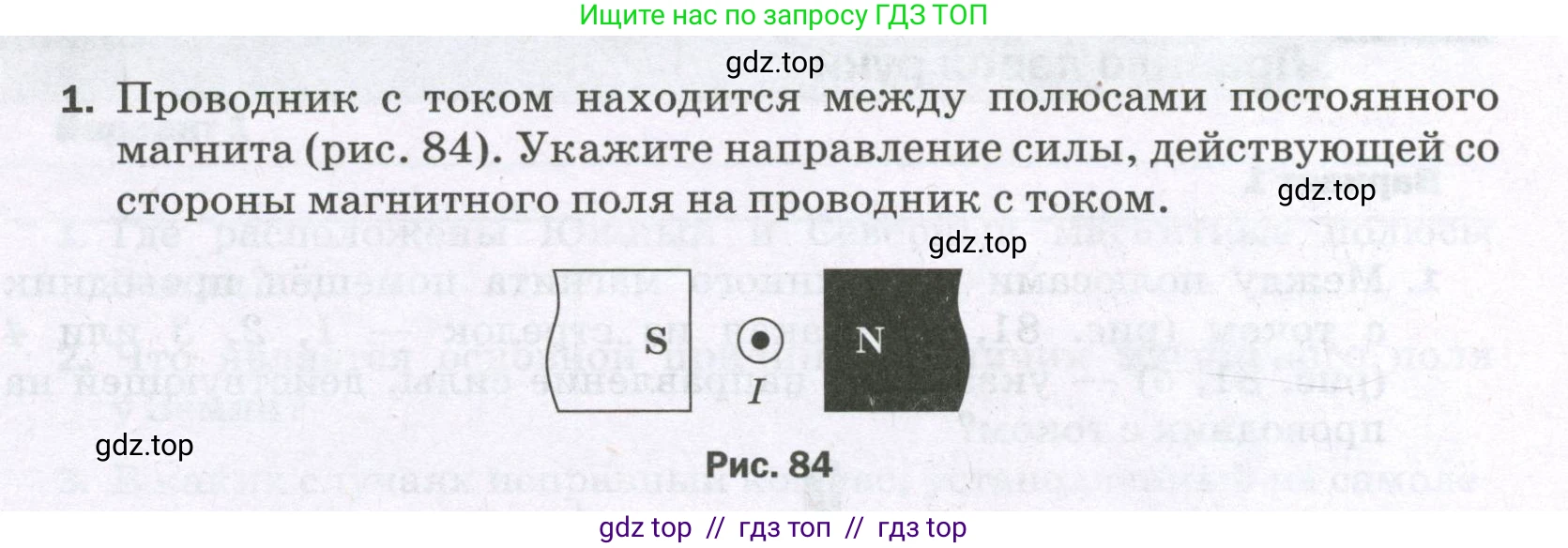

1. Проводник с током находится между полюсами постоянного магнита (рис. 84). Укажите направление силы, действующей со стороны магнитного поля на проводник с током.

Рис. 84

Решение.

Решение

Для определения направления силы, действующей на проводник с током в магнитном поле, используется правило левой руки. Это правило гласит: если левую руку расположить так, чтобы линии магнитной индукции ($\text{B}$) входили в ладонь, а четыре вытянутых пальца были направлены по направлению тока ($\text{I}$) в проводнике, то отогнутый на 90 градусов большой палец укажет направление силы Ампера ($F_A$), действующей на проводник.

Применим правило к данной задаче:

1. Вектор магнитной индукции ($\text{B}$) направлен от северного полюса (N) к южному (S), то есть в горизонтальном направлении влево. Следовательно, необходимо расположить левую руку ладонью к северному полюсу (вправо), чтобы линии индукции входили в ладонь.

2. Направление тока ($\text{I}$) в проводнике обозначено кружком с точкой, что означает, что ток течет перпендикулярно плоскости рисунка, направлен от рисунка к наблюдателю. Соответственно, четыре вытянутых пальца левой руки должны быть направлены на нас.

Если расположить левую руку согласно этим двум условиям, то отогнутый большой палец будет указывать вертикально вниз.

Ответ: Сила, действующая со стороны магнитного поля на проводник с током, направлена вертикально вниз.
