Глава 3. Электромагнитные явления. Самостоятельные работы. СР-56. Индукция магнитного поля. Вариант 1 - номер 3, страница 73.

Условие.

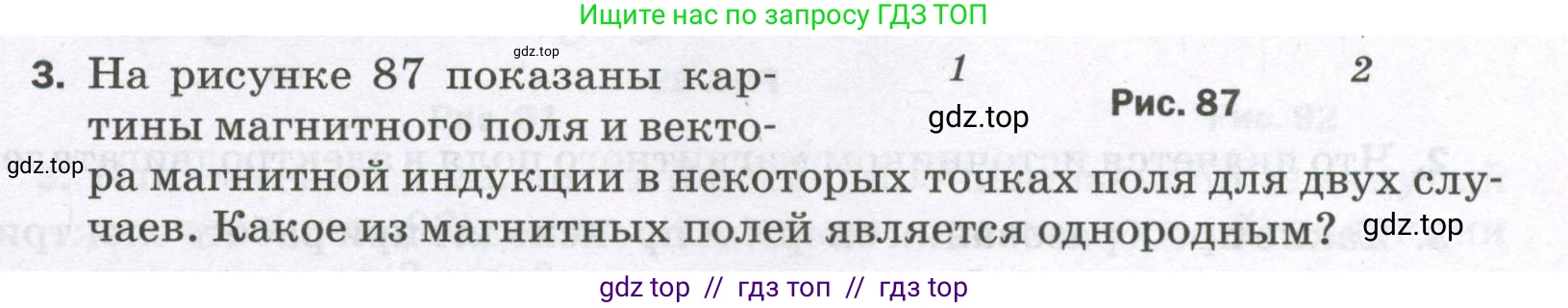

3. На рисунке 87 показаны картины магнитного поля и вектора магнитной индукции в некоторых точках поля для двух случаев. Какое из магнитных полей является однородным?

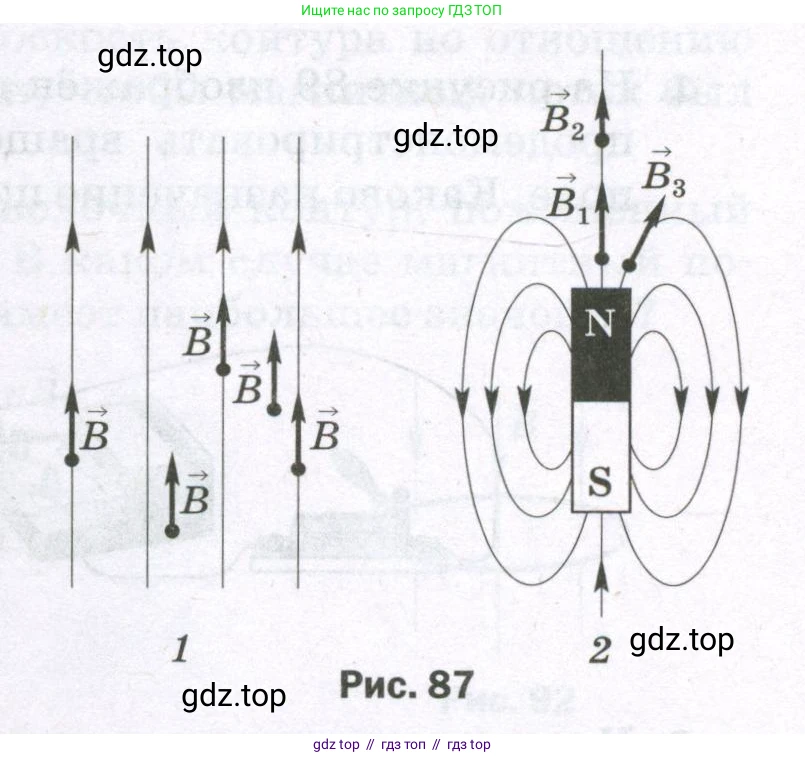

Рис. 87

Решение.

Однородным называется такое магнитное поле, вектор магнитной индукции $\vec{B}$ в любой точке которого одинаков как по модулю (величине), так и по направлению. Графически такое поле изображается с помощью параллельных, прямых и равноотстоящих друг от друга линий магнитной индукции.

Рассмотрим оба случая, представленные на рисунке:

1. На рисунке 1 линии магнитной индукции представляют собой параллельные прямые, направленные в одну сторону. Векторы магнитной индукции $\vec{B}$, показанные в различных точках, сонаправлены и имеют одинаковую длину, что свидетельствует о постоянстве их модуля. Таким образом, это поле является однородным.

2. На рисунке 2 показано магнитное поле постоянного магнита. Линии магнитной индукции являются кривыми, они выходят из северного полюса (N) и входят в южный (S). Густота линий (а следовательно, и модуль магнитной индукции) различна в разных точках: у полюсов она максимальна, а по мере удаления от них уменьшается. Векторы $\vec{B_1}$, $\vec{B_2}$ и $\vec{B_3}$ в разных точках поля имеют разную величину (длину) и разное направление. Такое поле является неоднородным.

Исходя из определения, однородным является магнитное поле, изображенное на рисунке 1.

Ответ: Однородным является магнитное поле, показанное на рисунке 1.
