Глава 3. Электромагнитные явления. Контрольная работа № 3. Вариант 1 - номер 2, страница 82.

Условие.

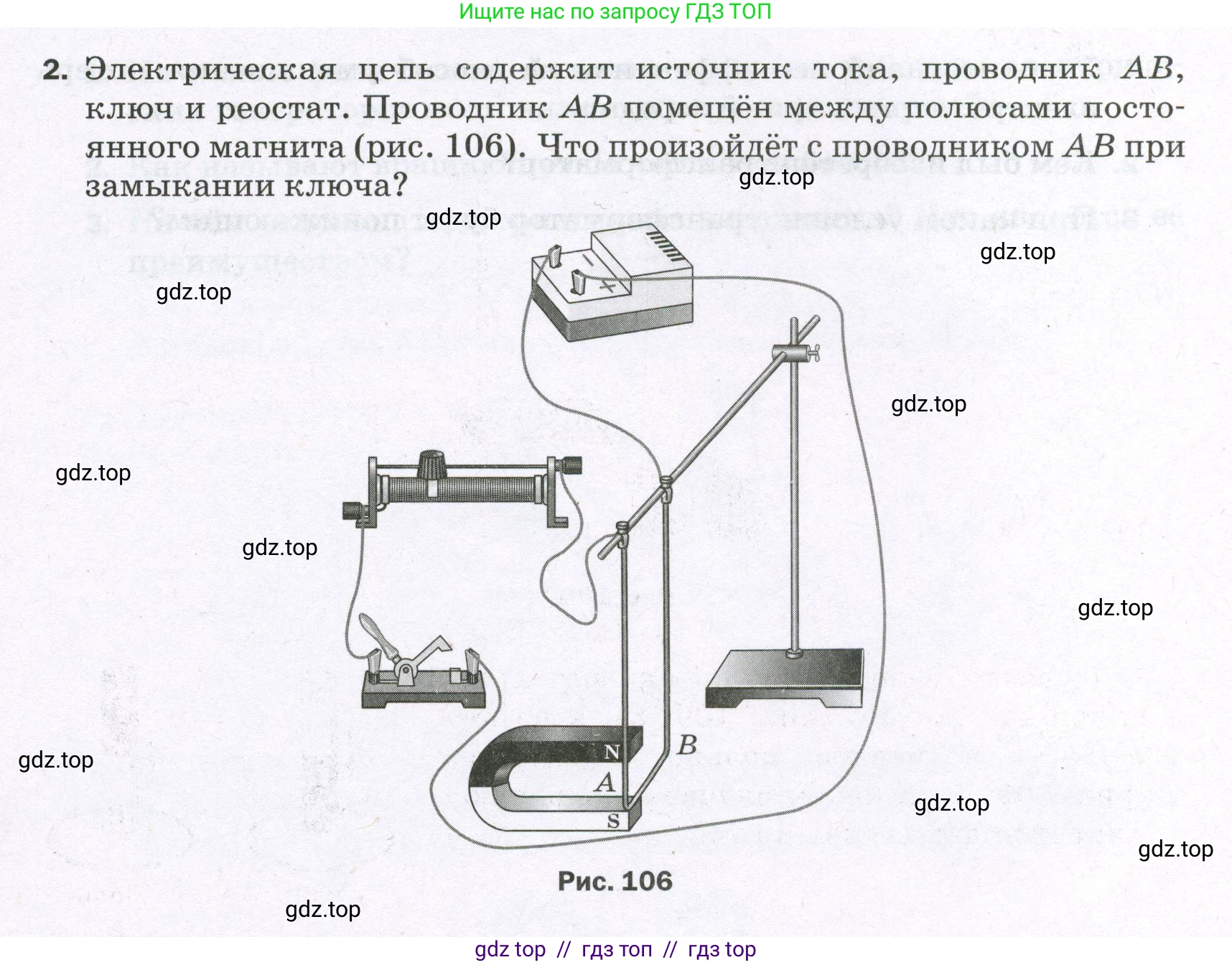

2. Электрическая цепь содержит источник тока, проводник $\text{AB}$, ключ и реостат. Проводник $\text{AB}$ помещён между полюсами постоянного магнита (рис. 106). Что произойдёт с проводником $\text{AB}$ при замыкании ключа?

Рис. 106

Решение.

Решение

При замыкании ключа в электрической цепи, состоящей из источника тока, реостата, ключа и проводника AB, потечёт электрический ток. Проследим его направление. По правилу, ток течёт от положительного полюса источника («+») к отрицательному («-»). В данной схеме ток будет течь от источника через реостат и ключ к точке B, затем по проводнику AB к точке A, и далее вернётся к отрицательному полюсу источника. Таким образом, в проводнике AB ток будет направлен от B к A.

Проводник AB находится в магнитном поле, созданном постоянным подковообразным магнитом. Вектор магнитной индукции $ \vec{B} $ направлен от северного полюса (N) к южному (S), то есть в данном случае вертикально вниз.

На проводник с током, помещённый в магнитное поле, действует сила Ампера. Направление этой силы можно определить по правилу левой руки:

Если расположить левую руку так, чтобы четыре вытянутых пальца указывали направление тока в проводнике (от B к A), а линии магнитной индукции входили в ладонь (ладонью вверх, так как поле направлено вниз), то отогнутый на 90 градусов большой палец покажет направление действующей на проводник силы Ампера.

Применив это правило к нашей установке, мы увидим, что большой палец будет указывать направление из пространства между полюсами магнита наружу (от изгиба магнита). Следовательно, проводник AB начнёт двигаться в этом направлении.

Ответ: При замыкании ключа проводник AB придёт в движение. Он будет выталкиваться из пространства между полюсами постоянного магнита.
