Глава 3. Электромагнитные явления. Контрольная работа № 3. Вариант 2 - номер 1, страница 83.

Условие.

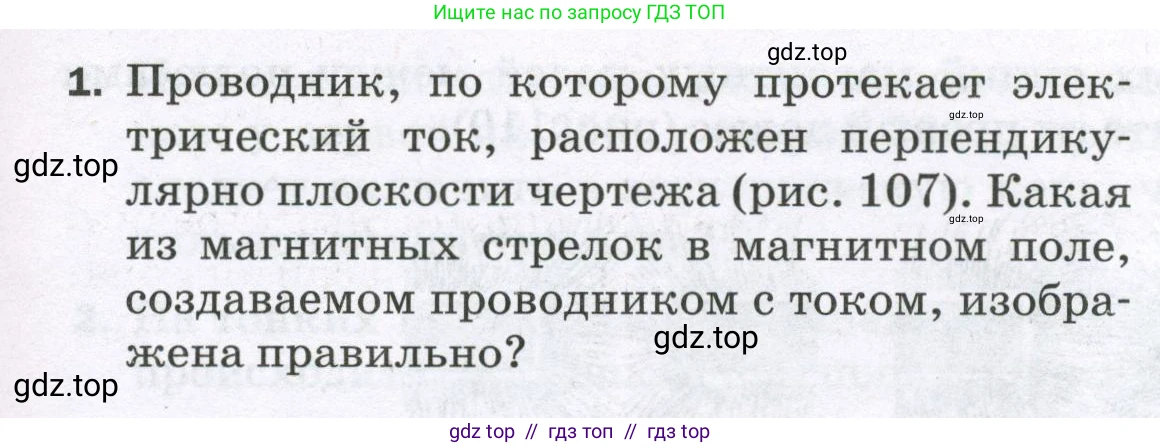

1. Проводник, по которому протекает электрический ток, расположен перпендикулярно плоскости чертежа (рис. 107). Какая из магнитных стрелок в магнитном поле, создаваемом проводником с током, изображена правильно?

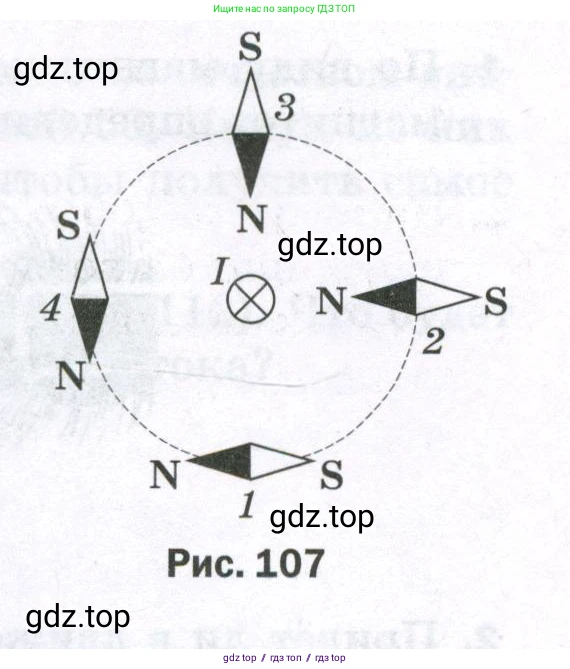

Рис. 107

Решение.

Решение

Вокруг прямого проводника с электрическим током возникает магнитное поле. Линии индукции этого поля представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику. Центр этих окружностей совпадает с проводником.

Направление линий магнитной индукции определяется по правилу правой руки (или правилу буравчика). На рисунке показано, что ток $\text{I}$ в проводнике направлен перпендикулярно плоскости чертежа от наблюдателя (это обозначается символом $⊗$). Если направить большой палец правой руки по направлению тока (вглубь чертежа), то согнутые четыре пальца укажут направление линий магнитной индукции. В данном случае они будут направлены по часовой стрелке.

Магнитная стрелка, помещенная в магнитное поле, всегда ориентируется вдоль линий магнитной индукции. При этом ее северный полюс (N, на рисунке закрашен темным цветом) указывает направление вектора магнитной индукции в данной точке.

Проанализируем положение каждой магнитной стрелки, учитывая, что линии поля направлены по часовой стрелке:

1. В нижней точке окружности (положение 1) вектор магнитной индукции направлен по касательной влево. Северный полюс стрелки 1 указывает влево, что совпадает с направлением поля. Следовательно, эта стрелка изображена правильно.

2. В крайней правой точке (положение 2) вектор магнитной индукции направлен по касательной вниз. Северный полюс стрелки 2 указывает влево. Следовательно, эта стрелка изображена неправильно.

3. В верхней точке (положение 3) вектор магнитной индукции направлен по касательной вправо. Северный полюс стрелки 3 указывает вниз. Следовательно, эта стрелка изображена неправильно.

4. В крайней левой точке (положение 4) вектор магнитной индукции направлен по касательной вверх. Северный полюс стрелки 4 указывает вниз. Следовательно, эта стрелка изображена неправильно.

Таким образом, единственная правильно изображенная стрелка — это стрелка под номером 1.

Ответ: Правильно изображена магнитная стрелка 1.
