Номер 718, страница 112 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии - номер 718, страница 112.

Условие.

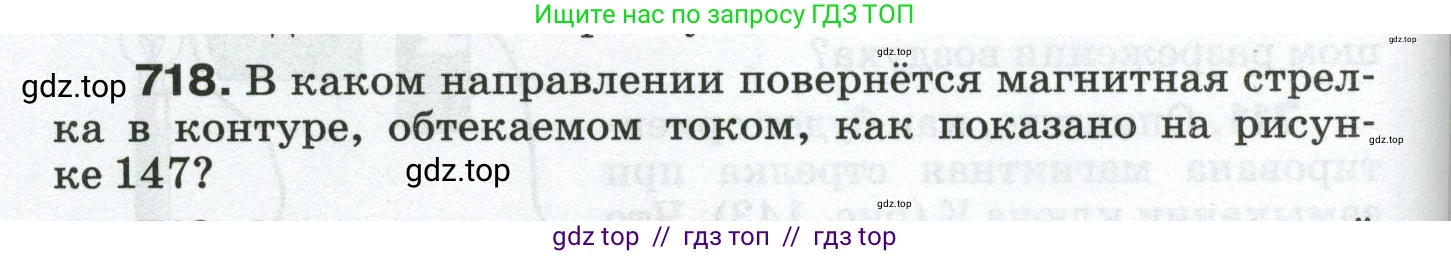

718. В каком направлении повернётся магнитная стрелка в контуре, обтекаемом током, как показано на рисунке 147?

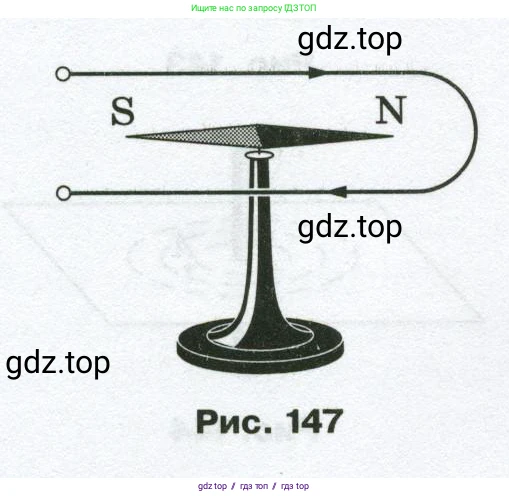

Рис. 147

Решение.

Решение

Вокруг проводника, по которому протекает электрический ток, возникает магнитное поле. Направление силовых линий этого магнитного поля можно определить с помощью правила правой руки (или правила буравчика).

Правило правой руки гласит: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые четыре пальца покажут направление линий магнитной индукции.

Применим это правило к контуру, изображенному на рисунке:

1. Рассмотрим верхнюю часть контура, которая находится над магнитной стрелкой. Ток в ней течет слева направо. Согласно правилу правой руки, вектор магнитной индукции поля, создаваемого этим током, в области, где находится стрелка, будет направлен от нас, за плоскость рисунка.

2. Рассмотрим нижнюю часть контура, которая находится под магнитной стрелкой. Ток в ней течет справа налево. Согласно правилу правой руки, вектор магнитной индукции поля, создаваемого этим током, в области, где находится стрелка, также будет направлен от нас, за плоскость рисунка.

Таким образом, магнитные поля от верхней и нижней частей контура складываются, и результирующее магнитное поле внутри контура направлено перпендикулярно плоскости рисунка, от наблюдателя.

Магнитная стрелка в магнитном поле всегда устанавливается так, чтобы ее северный полюс (N) указывал направление вектора магнитной индукции.

Следовательно, магнитная стрелка повернется так, что ее северный полюс (N) будет указывать от наблюдателя (вглубь рисунка), а южный полюс (S) — к наблюдателю (из рисунка).

Ответ: Магнитная стрелка повернется перпендикулярно плоскости рисунка, северным полюсом (N) от наблюдателя, а южным полюсом (S) к наблюдателю.
