Номер 714, страница 112 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии - номер 714, страница 112.

Условие.

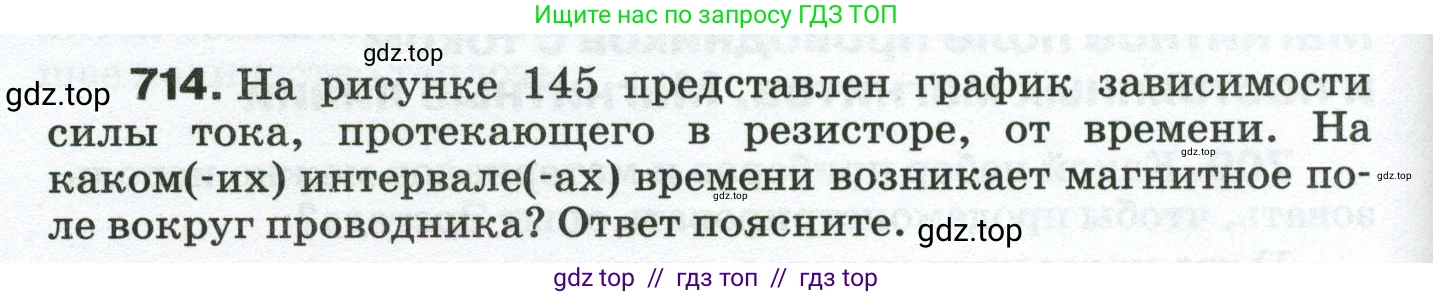

714. На рисунке 145 представлен график зависимости силы тока, протекающего в резисторе, от времени. На каком(-их) интервале(-ах) времени возникает магнитное поле вокруг проводника? Ответ поясните.

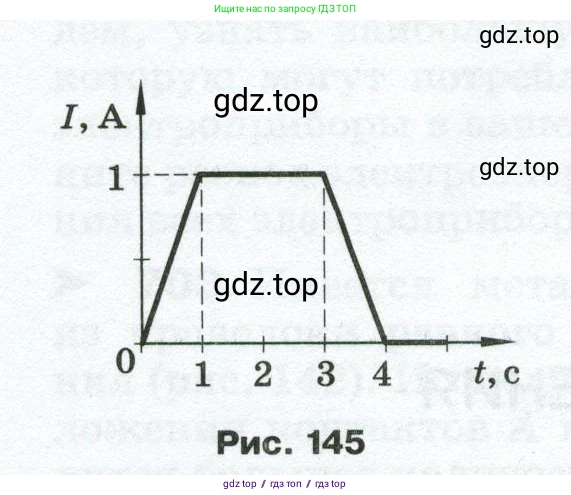

Рис. 145

Решение.

Решение

Согласно фундаментальному принципу электромагнетизма, вокруг любого проводника, по которому протекает электрический ток, возникает магнитное поле. Это поле существует все время, пока в проводнике есть ток. Таким образом, условием существования магнитного поля является наличие ненулевой силы тока ($I \neq 0$).

Проанализируем график зависимости силы тока $\text{I}$ от времени $\text{t}$, представленный на рисунке. Из графика следует, что сила тока отлична от нуля ($I > 0$) на интервале времени от $t=0$ с до $t=4$ с.

В частности:
- на интервале от 0 с до 1 с сила тока линейно возрастает, создавая усиливающееся магнитное поле;
- на интервале от 1 с до 3 с сила тока постоянна, что создает постоянное во времени магнитное поле;
- на интервале от 3 с до 4 с сила тока линейно убывает, что приводит к ослабевающему и в конце исчезающему магнитному полю.

Следовательно, магнитное поле существует вокруг проводника в течение всего времени, пока по нему протекает ток.

Ответ: Магнитное поле вокруг проводника возникает и существует на интервале времени от 0 с до 4 с. Пояснение: магнитное поле является неотъемлемым свойством электрического тока. Пока сила тока в проводнике отлична от нуля, вокруг него существует магнитное поле.
