Номер 709, страница 111 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии - номер 709, страница 111.

Условие.

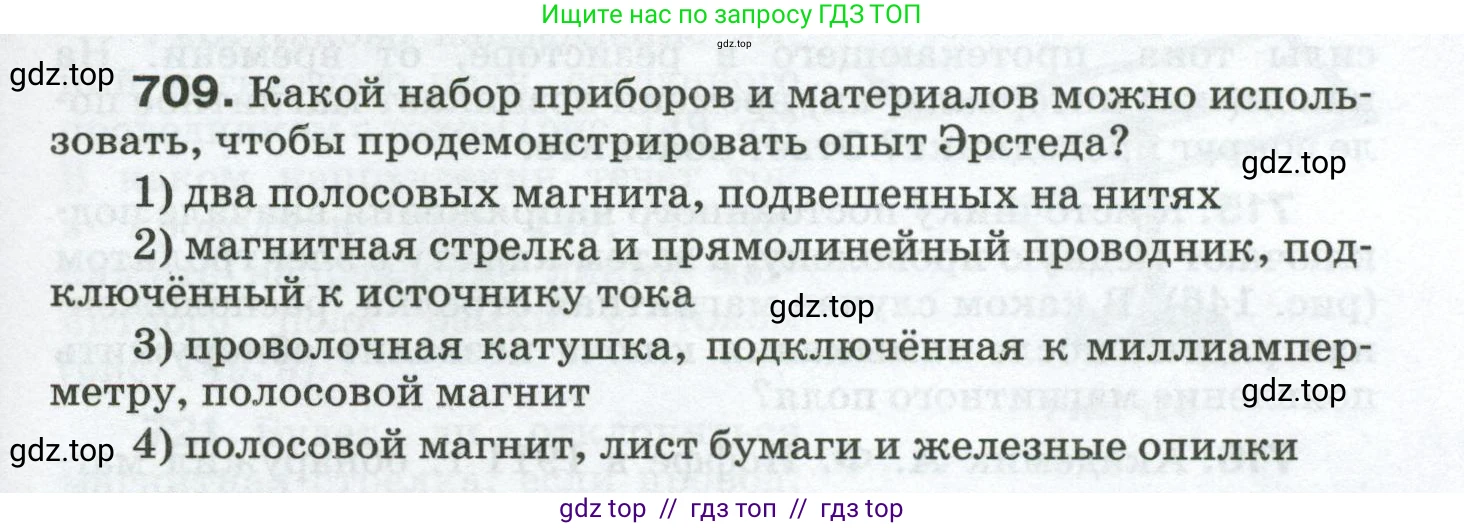

709. Какой набор приборов и материалов можно использовать, чтобы продемонстрировать опыт Эрстеда?

1) два полосовых магнита, подвешенных на нитях

2) магнитная стрелка и прямолинейный проводник, подключённый к источнику тока

3) проволочная катушка, подключённая к миллиамперметру, полосовой магнит

4) полосовой магнит, лист бумаги и железные опилки

Решение.

Опыт Эрстеда, проведённый в 1820 году, заключается в демонстрации того, что вокруг проводника с электрическим током возникает магнитное поле. Для проведения этого опыта необходим источник тока, проводник, по которому будет течь ток, и магнитная стрелка (компас) для обнаружения этого магнитного поля.

Проанализируем предложенные наборы приборов и материалов:

1) два полосовых магнита, подвешенных на нитях
Данный набор позволяет продемонстрировать силовое взаимодействие постоянных магнитов (притяжение и отталкивание полюсов), но не показывает связь между электрическими и магнитными явлениями.

2) магнитная стрелка и прямолинейный проводник, подключённый к источнику тока
Этот набор является классическим для демонстрации опыта Эрстеда. При пропускании тока по проводнику магнитная стрелка, расположенная рядом, отклонится. Это доказывает, что электрический ток порождает магнитное поле.

3) проволочная катушка, подключённая к миллиамперметру, полосовой магнит
Этот набор предназначен для демонстрации явления электромагнитной индукции (опыт Фарадея), которое является обратным по отношению к опыту Эрстеда. Здесь переменное магнитное поле (создаваемое движущимся магнитом) порождает электрический ток в катушке.

4) полосовой магнит, лист бумаги и железные опилки
С помощью этого набора можно получить картину силовых линий магнитного поля постоянного магнита. Этот опыт демонстрирует свойства уже существующего магнитного поля, а не его создание электрическим током.

Следовательно, для демонстрации опыта Эрстеда подходит только второй набор.

Ответ: 2
