Номер 772, страница 121 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитное поле катушки с током. Электромагниты и их применение. Магнитное поле Земли - номер 772, страница 121.

Условие.

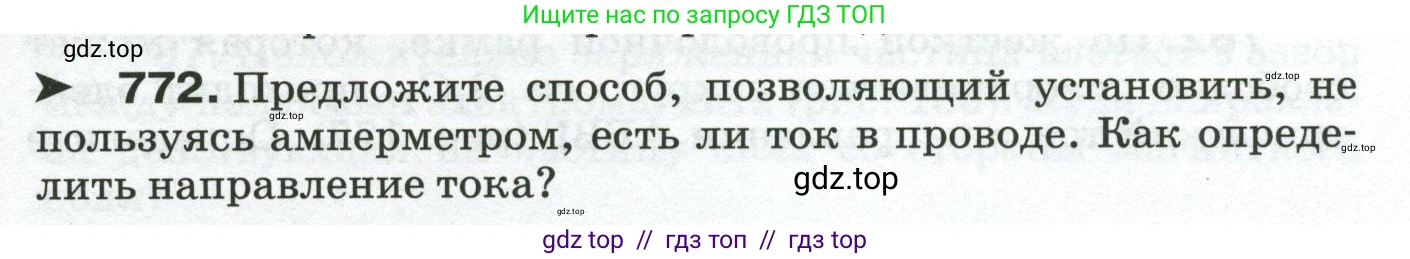

► 772. Предложите способ, позволяющий установить, не пользуясь амперметром, есть ли ток в проводе. Как определить направление тока?

Решение.

Решение

Предложите способ, позволяющий установить, не пользуясь амперметром, есть ли ток в проводе.

Для обнаружения электрического тока в проводе можно использовать его магнитное действие. Любой проводник с током создает вокруг себя магнитное поле. Это поле можно легко обнаружить с помощью обычной магнитной стрелки, например, компаса.

Необходимо поднести компас к проводу. Если в проводе течет ток, созданное им магнитное поле будет взаимодействовать с магнитной стрелкой и заставит ее отклониться от первоначального положения (ориентации вдоль магнитного поля Земли). Если же стрелка компаса не меняет своего положения, это означает, что ток в проводе отсутствует.

Ответ: Нужно поднести к проводу магнитный компас. Если стрелка компаса отклонится, значит в проводе течет электрический ток. Если отклонения не произойдет — тока нет.

Как определить направление тока?

Направление тока можно определить, зная направление силовых линий создаваемого им магнитного поля. Связь между направлением тока и направлением линий его магнитного поля устанавливается с помощью правила правой руки (или правила буравчика).

Алгоритм определения направления тока следующий:
1. Расположите компас вблизи провода (например, над или под ним).
2. Зафиксируйте направление, в котором отклонился северный полюс ($\text{N}$) магнитной стрелки. Это и будет направление силовой линии магнитного поля в точке расположения компаса.
3. Мысленно обхватите провод ладонью правой руки так, чтобы четыре согнутых пальца указывали направление, в котором отклонился северный полюс стрелки. Тогда отставленный большой палец покажет направление тока в проводнике. (За направление тока условно принято направление движения положительно заряженных частиц).

Ответ: Направление тока определяется с помощью компаса и правила правой руки. Сначала по направлению отклонения северного полюса стрелки компаса определяют направление линий магнитного поля, а затем, используя правило правой руки, находят направление самого тока.
