Условие.

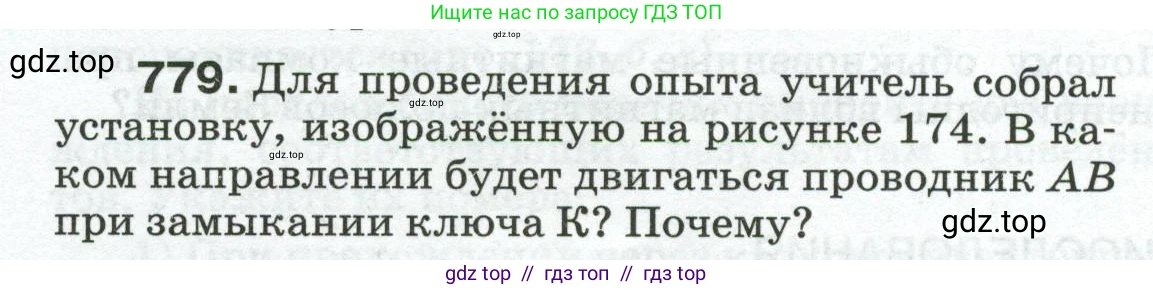

779. Для проведения опыта учитель собрал установку, изображённую на рисунке 174. В каком направлении будет двигаться проводник AB при замыкании ключа K? Почему?

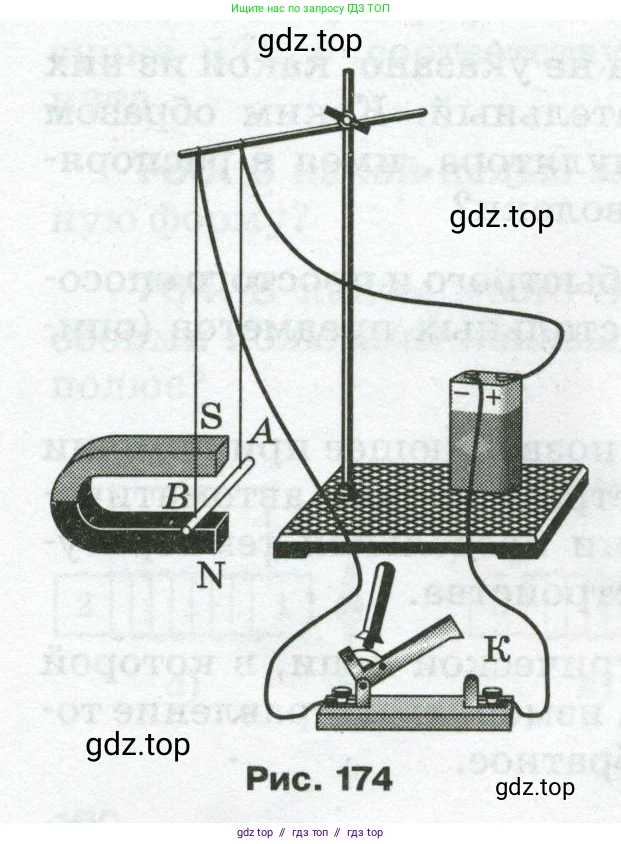

Рис. 174

Решение.

Решение

При замыкании ключа К в электрической цепи потечет ток. Проводник АВ, по которому течет ток, находится в магнитном поле, создаваемом постоянным подковообразным магнитом. Согласно закону Ампера, на проводник с током в магнитном поле действует сила (сила Ампера), которая вызывает его движение. Направление этой силы можно определить по правилу левой руки.

Для этого необходимо определить два направления:

1. Направление электрического тока ($\vec{I}$) в проводнике АВ. По определению, ток в цепи течет от положительного полюса источника («+») к отрицательному («-»). Проследив по схеме, мы видим, что ток в проводнике АВ будет направлен от точки А к точке В (от нас, вглубь рисунка).

2. Направление вектора магнитной индукции ($\vec{B}$). Линии магнитной индукции направлены от северного полюса магнита (N) к южному (S). На рисунке северный полюс (N) расположен снизу, а южный (S) — сверху. Следовательно, вектор магнитной индукции $\vec{B}$ направлен вертикально вверх.

Теперь применим правило левой руки: расположим левую руку так, чтобы линии магнитной индукции (направленные вверх) входили в ладонь, а четыре вытянутых пальца были направлены по току (от нас, от А к В). В этом случае отогнутый на 90° большой палец укажет направление действующей на проводник силы Ампера ($\vec{F_A}$).

Выполнив эти действия, мы увидим, что большой палец указывает налево. Таким образом, проводник АВ под действием силы Ампера начнет двигаться влево.

Ответ: Проводник АВ будет двигаться влево, так как на него будет действовать сила Ампера, направление которой определяется по правилу левой руки.
