Условие.

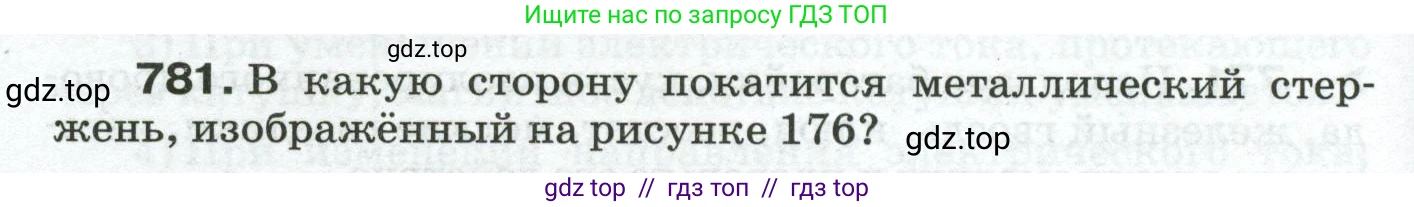

781. В какую сторону покатится металлический стержень, изображённый на рисунке 176?

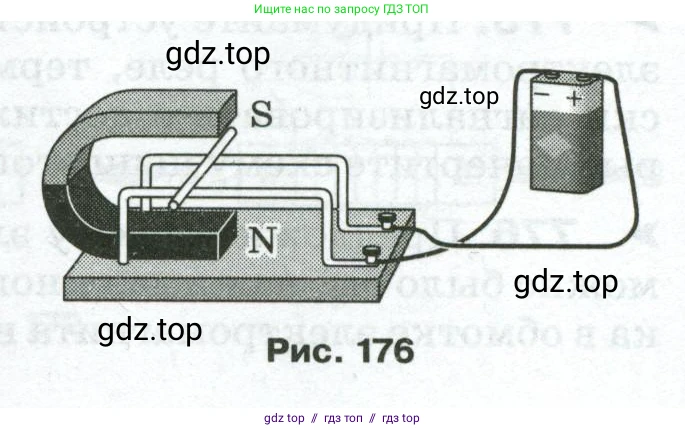

Рис. 176

Решение.

Решение

Для определения направления движения металлического стержня необходимо определить направление силы Ампера, действующей на него. Сила Ампера $ \vec{F} $ – это сила, с которой магнитное поле действует на проводник с током. Её направление определяется по правилу левой руки.

1. Сначала определим направление тока $ \vec{I} $ в стержне. По соглашению, ток в электрической цепи течет от положительного полюса источника (+) к отрицательному (–). На рисунке видно, что ток от положительного полюса батареи подходит к дальнему от нас рельсу, проходит через стержень к ближнему рельсу и возвращается к отрицательному полюсу. Следовательно, в самом стержне ток направлен на наблюдателя (к нам).

2. Далее определим направление вектора магнитной индукции $ \vec{B} $. Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S). В зазоре между полюсами подковообразного магнита вектор $ \vec{B} $ направлен от нижнего полюса (N) к верхнему (S), то есть вертикально вверх.

3. Теперь применим правило левой руки. Расположим левую руку так, чтобы четыре вытянутых пальца указывали направление тока (на нас), а вектор магнитной индукции (направленный вверх) входил в ладонь. Для этого ладонь должна быть обращена вниз. В этом случае отогнутый на 90° большой палец укажет направление силы Ампера. Он будет направлен вправо. Под действием этой силы стержень начнет катиться вправо.

Ответ: Металлический стержень покатится вправо.
