Условие.

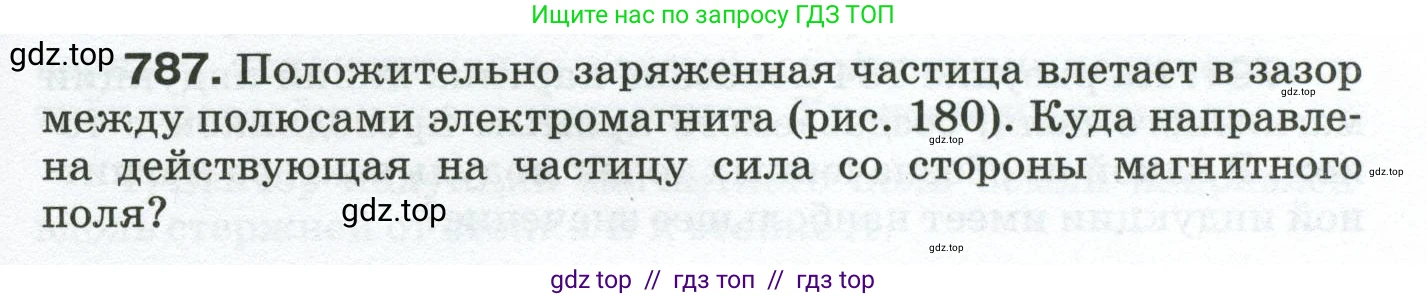

787. Положительно заряженная частица влетает в зазор между полюсами электромагнита (рис. 180). Куда направлена действующая на частицу сила со стороны магнитного поля?

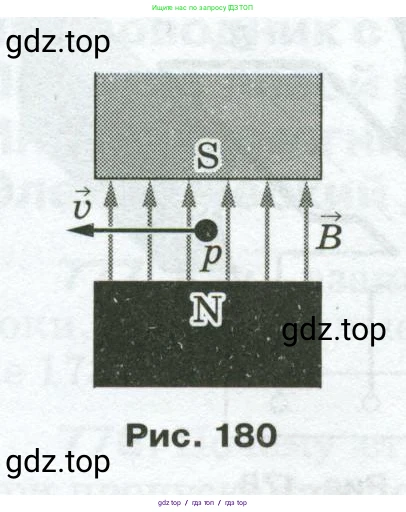

Рис. 180

Решение.

Решение

На заряженную частицу, движущуюся в магнитном поле, действует сила Лоренца. Направление этой силы для положительно заряженной частицы определяется по правилу левой руки.

Из рисунка видно, что:

1. Скорость положительно заряженной частицы $\vec{v}$ направлена горизонтально влево.

2. Магнитное поле создано электромагнитом, и вектор магнитной индукции $\vec{B}$ направлен от северного полюса (N) к южному (S), то есть вертикально вверх.

Для определения направления силы Лоренца применим правило левой руки: расположим левую руку так, чтобы четыре вытянутых пальца были направлены по движению положительной частицы (влево), а линии вектора магнитной индукции $\vec{B}$ входили в ладонь. Поскольку вектор $\vec{B}$ направлен вверх, ладонь нужно расположить так, чтобы она была обращена вниз. В этом случае отогнутый на 90 градусов большой палец укажет направление силы Лоренца. Он будет направлен перпендикулярно плоскости рисунка от наблюдателя (вглубь рисунка).

Ответ: Сила, действующая на частицу со стороны магнитного поля, направлена от наблюдателя, перпендикулярно плоскости рисунка.
