Условие.

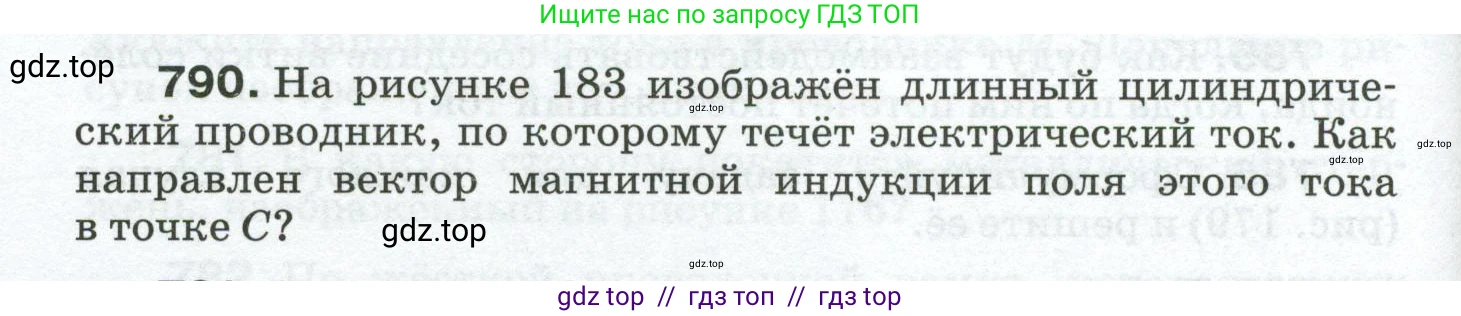

790. На рисунке 183 изображён длинный цилиндрический проводник, по которому течёт электрический ток. Как направлен вектор магнитной индукции поля этого тока в точке $\text{C}$?

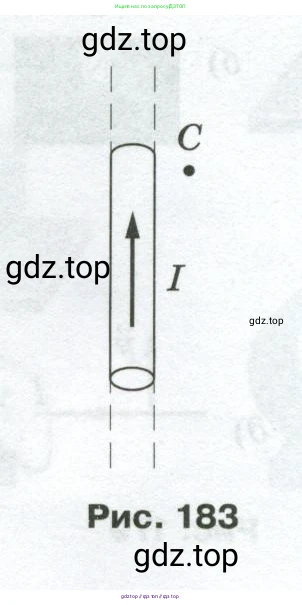

Рис. 183

Решение.

Решение

Для определения направления вектора магнитной индукции $ \vec{B} $, создаваемого прямолинейным проводником с током, используется правило правой руки (также известное как правило буравчика).

Правило правой руки гласит: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока $\text{I}$ в проводнике, то остальные четыре пальца, согнутые в кулак, укажут направление линий магнитной индукции.

В данной задаче электрический ток $\text{I}$ течёт по проводнику снизу вверх. Расположим правую руку так, чтобы большой палец был направлен вверх, по направлению тока. Обхватим мысленно проводник.

В точке C, которая находится справа от проводника, наши согнутые пальцы будут направлены в плоскость рисунка, то есть "от наблюдателя". Вектор магнитной индукции $ \vec{B} $ всегда направлен по касательной к линии магнитной индукции в данной точке. Следовательно, в точке С вектор $ \vec{B} $ направлен перпендикулярно плоскости рисунка от нас.

Ответ: Вектор магнитной индукции в точке С направлен перпендикулярно плоскости рисунка от наблюдателя.
