Условие.

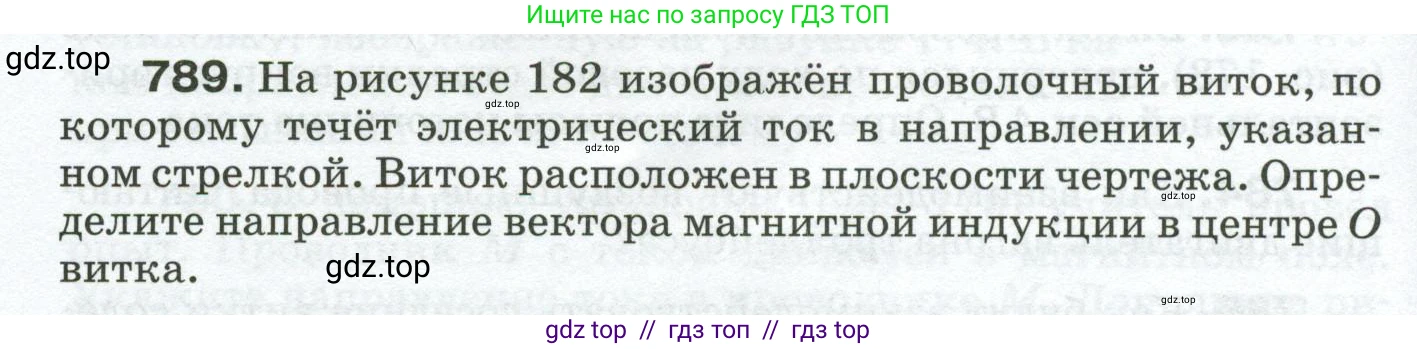

789. На рисунке 182 изображён проволочный виток, по которому течёт электрический ток $\text{I}$ в направлении, указанном стрелкой. Виток расположен в плоскости чертежа. Определите направление вектора магнитной индукции в центре $\text{O}$ витка.

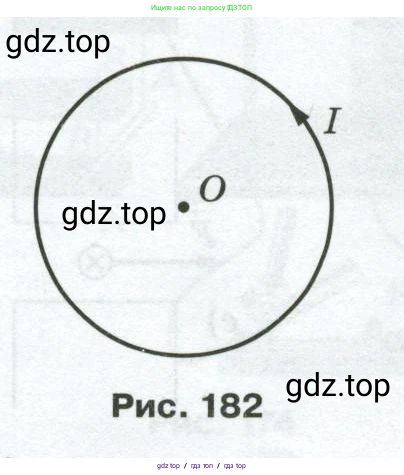

Рис. 182

Решение.

Решение

Для определения направления вектора магнитной индукции $ \vec{B} $ в центре кругового витка с током $ I $ используется одно из мнемонических правил, например, правило правой руки или правило буравчика.

Применение правила правой руки:

Нужно мысленно обхватить виток ладонью правой руки так, чтобы четыре согнутых пальца были направлены по направлению тока. В данном случае ток течет по часовой стрелке. Если мы направим пальцы правой руки по часовой стрелке, то отставленный на 90° большой палец будет указывать направление вектора магнитной индукции $ \vec{B} $ в центре витка. При таком расположении руки большой палец будет направлен вглубь плоскости чертежа, то есть "от нас".

Применение правила буравчика (правого винта):

Если вращать рукоятку буравчика в направлении течения тока в витке, то направление его поступательного движения (вкручивания или выкручивания) укажет направление вектора магнитной индукции. На рисунке ток течет по часовой стрелке. Вращение буравчика по часовой стрелке приводит к его вкручиванию. Следовательно, вектор магнитной индукции $ \vec{B} $ в центре витка О направлен перпендикулярно плоскости чертежа от наблюдателя.

Таким образом, вектор магнитной индукции в точке О направлен от наблюдателя за плоскость рисунка.

Ответ: Вектор магнитной индукции в центре витка О направлен перпендикулярно плоскости чертежа от наблюдателя.
