3. Начертите схему электрической цепи карманного фонарика с тремя лампами, который работает от батарейки. Лампы зажигаются одновременно.

3. Решение

Для того чтобы начертить схему электрической цепи карманного фонарика, необходимо определить ее составные элементы. Согласно условию, цепь должна включать:

• Источник тока – батарейка (в схемах обозначается как гальванический элемент или батарея элементов).
• Потребители – три электрические лампы.
• Ключ (выключатель) – для замыкания и размыкания цепи, что позволяет включать и выключать фонарик.
• Соединительные провода – для соединения всех элементов в единую цепь.

В условии сказано, что "Лампы зажигаются одновременно". Это означает, что при замыкании ключа ток должен пойти ко всем трем лампам. Это условие выполняется как при последовательном, так и при параллельном соединении ламп. Однако для фонарика более практичным является параллельное соединение. При таком соединении:

• Каждая лампа подключается к полному напряжению источника тока, что обеспечивает максимальную яркость свечения.
• В случае перегорания одной из ламп, остальные продолжат работать, так как цепь для них останется замкнутой, что повышает надежность фонарика.

При последовательном соединении напряжение источника разделилось бы между лампами, и они светили бы значительно тусклее. Кроме того, выход из строя одной лампы привел бы к разрыву всей цепи, и остальные лампы тоже бы погасли.

Таким образом, наиболее правильная схема будет состоять из источника тока, последовательно с ним соединенного ключа, а после ключа — трех параллельно соединенных ламп.

Ответ:

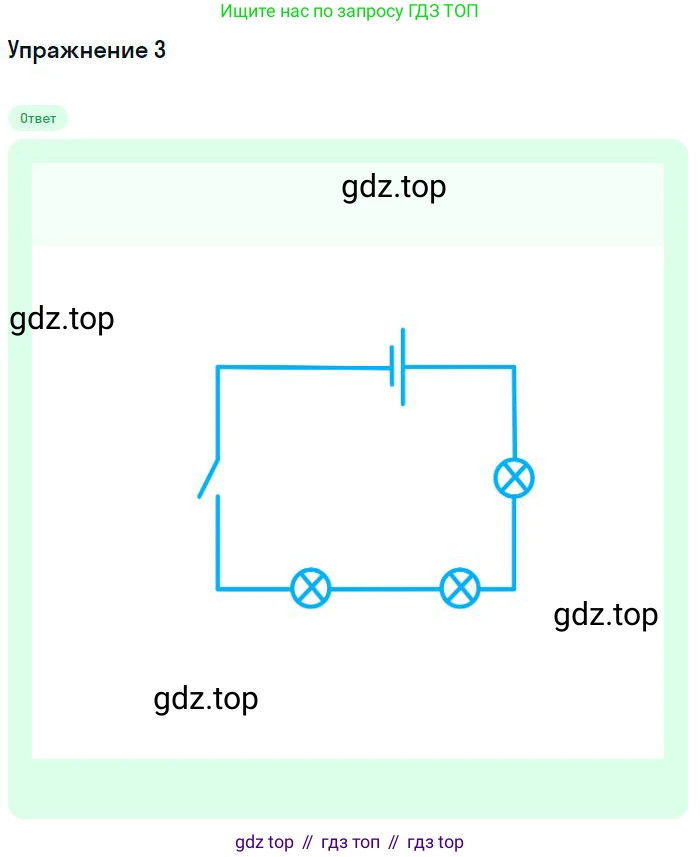

Ниже представлена принципиальная электрическая схема карманного фонарика с тремя лампами, соединенными параллельно. На схеме изображены: источник тока (батарейка), ключ (выключатель) и три лампы.
