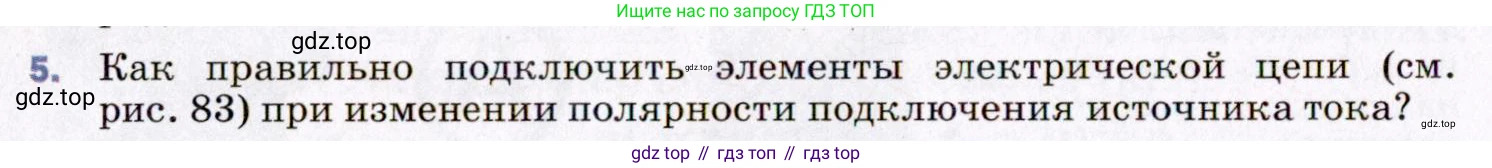

5. Как правильно подключить элементы электрической цепи (см. рис. 83) при изменении полярности подключения источника тока?

При изменении полярности подключения источника тока направление электрического тока во всей цепи меняется на противоположное. Это означает, что условно принятое направление тока (от «+» к «–») теперь будет обратным по отношению к первоначальному.

Элементы электрической цепи делятся на полярные (чувствительные к направлению тока) и неполярные.

Неполярные элементы, такие как резисторы, лампы накаливания, реостаты и выключатели, работают одинаково независимо от направления тока. Поэтому при изменении полярности источника их переподключать не нужно.

Полярные элементы, напротив, чувствительны к направлению тока. Для их корректной работы и во избежание поломки их необходимо переподключить в соответствии с новым направлением тока. К таким элементам в первую очередь относятся измерительные приборы, которые обычно присутствуют в схемах, подобных той, что могла быть на рис. 83.

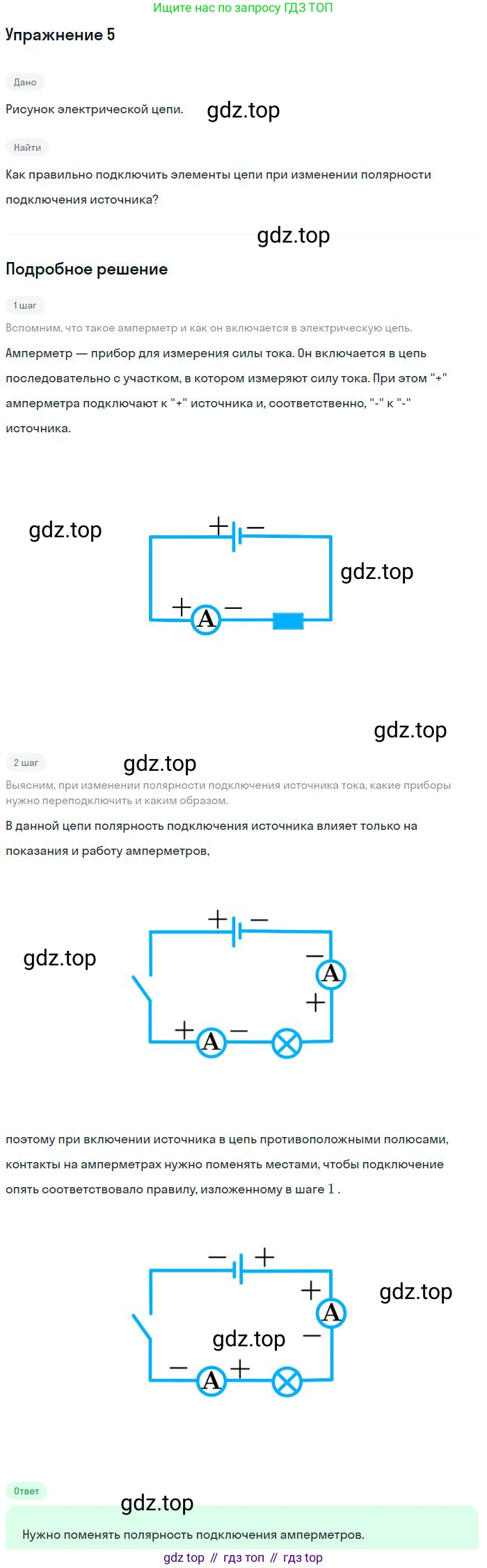

Для правильного подключения амперметра, который включается в цепь последовательно для измерения силы тока, необходимо поменять местами провода на его клеммах. Это связано с тем, что ток должен входить в клемму «+» и выходить из клеммы «–». Поскольку направление тока в цепи изменилось на противоположное, подключение амперметра также следует изменить на противоположное.

Аналогично для вольтметра, который подключается параллельно участку цепи для измерения напряжения, нужно поменять местами провода на его клеммах. Его положительная клемма должна быть соединена с точкой более высокого потенциала. При смене полярности источника эта точка станет точкой с низким потенциалом, поэтому для корректного измерения напряжения необходимо реверсировать подключение вольтметра.

Если в цепи есть и другие полярные элементы (например, диоды или электролитические конденсаторы), их подключение также нужно изменить на противоположное.

Ответ: При изменении полярности подключения источника тока необходимо поменять на противоположную полярность подключения всех чувствительных к ней элементов, в частности, поменять местами провода на клеммах амперметра и вольтметра. Неполярные элементы (резисторы, лампы и др.) в переподключении не нуждаются.
