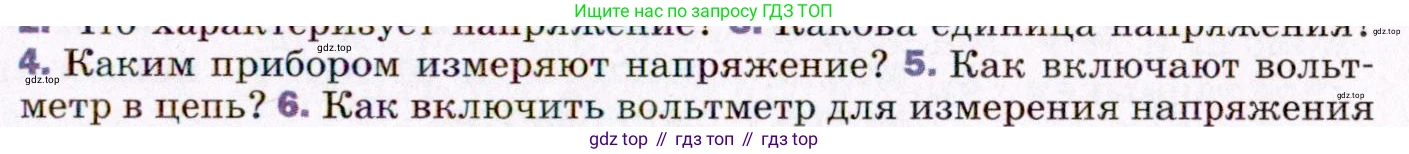

5. Как включают вольтметр в цепь?

4. Каким прибором измеряют напряжение?

Электрическое напряжение (или разность потенциалов) измеряют с помощью специального прибора, который называется вольтметр. Также для этой цели можно использовать универсальный измерительный прибор — мультиметр, установив его в режим измерения напряжения (V).

Ответ: Напряжение измеряют вольтметром или мультиметром в режиме вольтметра.

5. Как включают вольтметр в цепь?

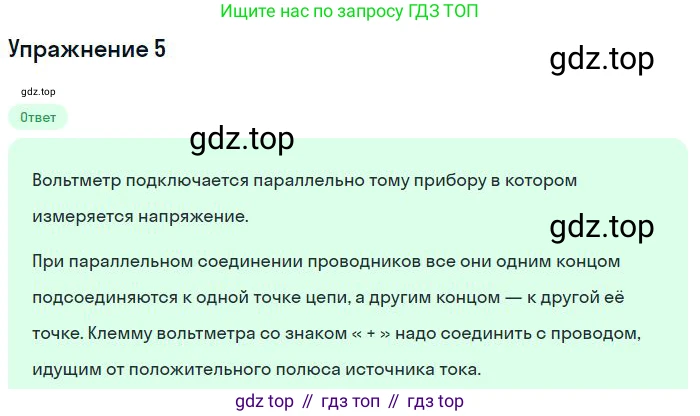

Вольтметр всегда подключается параллельно тому участку электрической цепи, на котором необходимо измерить напряжение. Это означает, что его клеммы присоединяются к двум точкам, между которыми измеряется разность потенциалов (например, к выводам резистора, лампочки или источника питания).

Ответ: Вольтметр включают в цепь параллельно измеряемому участку.

6. Как включить вольтметр для измерения напряжения

Для правильного подключения вольтметра и проведения измерений необходимо следовать определенным правилам. Во-первых, вольтметр подключается параллельно элементу цепи, напряжение на котором измеряется. Во-вторых, при измерении в цепи постоянного тока необходимо соблюдать полярность: клемму вольтметра со знаком «+» (обычно красного цвета) подключают к точке цепи с более высоким потенциалом (ближе к «+» источника тока), а клемму со знаком «–» (черного цвета) — к точке с более низким потенциалом. При измерении переменного напряжения полярность не имеет значения. В-третьих, необходимо правильно выбрать предел измерения на приборе. Он должен быть больше, чем предполагаемое измеряемое напряжение, чтобы не повредить вольтметр. Если величина напряжения неизвестна, измерения следует начинать с установки наибольшего возможного предела.

Ответ: Вольтметр нужно подключить параллельно участку цепи, соблюдая полярность (для постоянного тока) и предварительно выбрав подходящий предел измерения.
