6. Как включить вольтметр для измерения напряжения на полюсах источника тока?

6. Как включить вольтметр для измерения напряжения на полюсах источника тока?

Решение

Вольтметр – это измерительный прибор, предназначенный для определения разности потенциалов (электрического напряжения) между двумя точками электрической цепи. Чтобы измерить напряжение на полюсах источника тока, необходимо следовать основному правилу подключения вольтметра.

1. Параллельное подключение. Вольтметр всегда подключается параллельно тому участку цепи, на котором измеряется напряжение. В данном случае, чтобы измерить напряжение на полюсах источника, вольтметр нужно подключить непосредственно к этим полюсам. Это означает, что клеммы вольтметра присоединяются к клеммам источника тока.

2. Соблюдение полярности. Очень важно правильно соблюдать полярность подключения. Положительную клемму вольтметра (обычно обозначена знаком «+» или окрашена в красный цвет) следует подключать к положительному полюсу источника тока. Соответственно, отрицательную клемму вольтметра (знак «−» или черный цвет) необходимо подключить к отрицательному полюсу источника. Если перепутать полярность, цифровой вольтметр покажет отрицательное значение, а стрелка аналогового вольтметра отклонится в противоположную сторону, что может привести к его поломке.

3. Высокое внутреннее сопротивление. Вольтметр обладает очень большим внутренним сопротивлением. Благодаря этому при его параллельном подключении через сам прибор протекает ничтожно малый ток. Это гарантирует, что подключение вольтметра практически не влияет на параметры электрической цепи (общее сопротивление, ток, напряжение), и измерение получается точным.

Таким образом, для измерения напряжения на полюсах источника тока его не нужно включать в разрыв цепи (как амперметр). Вольтметр подключается параллельно источнику, фактически создавая с ним дополнительную ветвь.

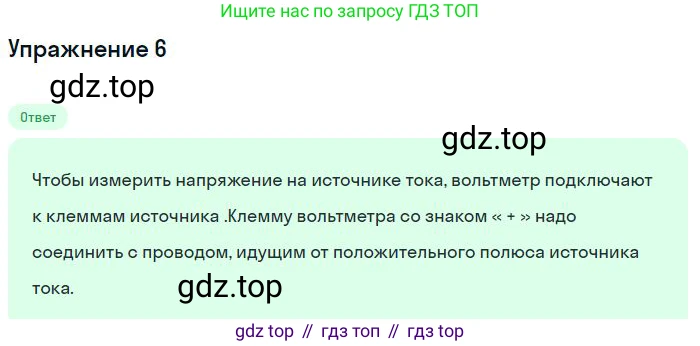

Ответ: Вольтметр для измерения напряжения на полюсах источника тока необходимо подключить параллельно источнику, соблюдая полярность: положительную клемму вольтметра – к положительному полюсу источника, а отрицательную клемму – к отрицательному полюсу.
