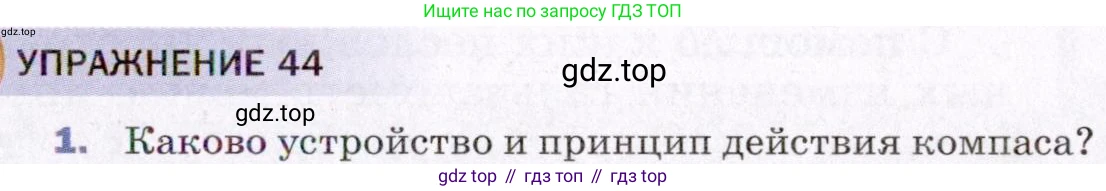

УПРАЖНЕНИЕ 44

1. Каково устройство и принцип действия компаса?

1.

Устройство компаса

Компас — это прибор для ориентирования на местности, состоящий из следующих основных частей:

- Корпус: обычно круглый, из пластика или металла, с прозрачной крышкой. Он защищает хрупкий внутренний механизм.

- Магнитная стрелка: это главный рабочий элемент. Представляет собой лёгкий постоянный магнит, сбалансированный на вертикальной оси (игле). Стрелка может свободно вращаться в горизонтальной плоскости. Один её конец (как правило, окрашенный в красный или синий цвет) является северным полюсом магнита ($N$) и указывает на север.

- Шкала (лимб): это круговая шкала, расположенная под стрелкой. На неё нанесены деления в градусах (от 0° до 360°) и основные румбы — стороны света: Север (С), Юг (Ю), Восток (В), Запад (З).

- Игла (ось): острая металлическая игла, на которой крепится магнитная стрелка. Она обеспечивает минимальное трение, позволяя стрелке легко поворачиваться.

- Арретир: специальный рычажок-тормоз, который позволяет приподнять стрелку с иглы и прижать к крышке корпуса. Это предохраняет механизм от повреждений при транспортировке (присутствует не во всех моделях).

В современных (жидкостных) компасах полость со стрелкой заполнена специальной незамерзающей жидкостью, которая успокаивает колебания стрелки, делая её показания более стабильными.

Принцип действия компаса

Принцип действия компаса основан на взаимодействии его магнитной стрелки с магнитным полем Земли.

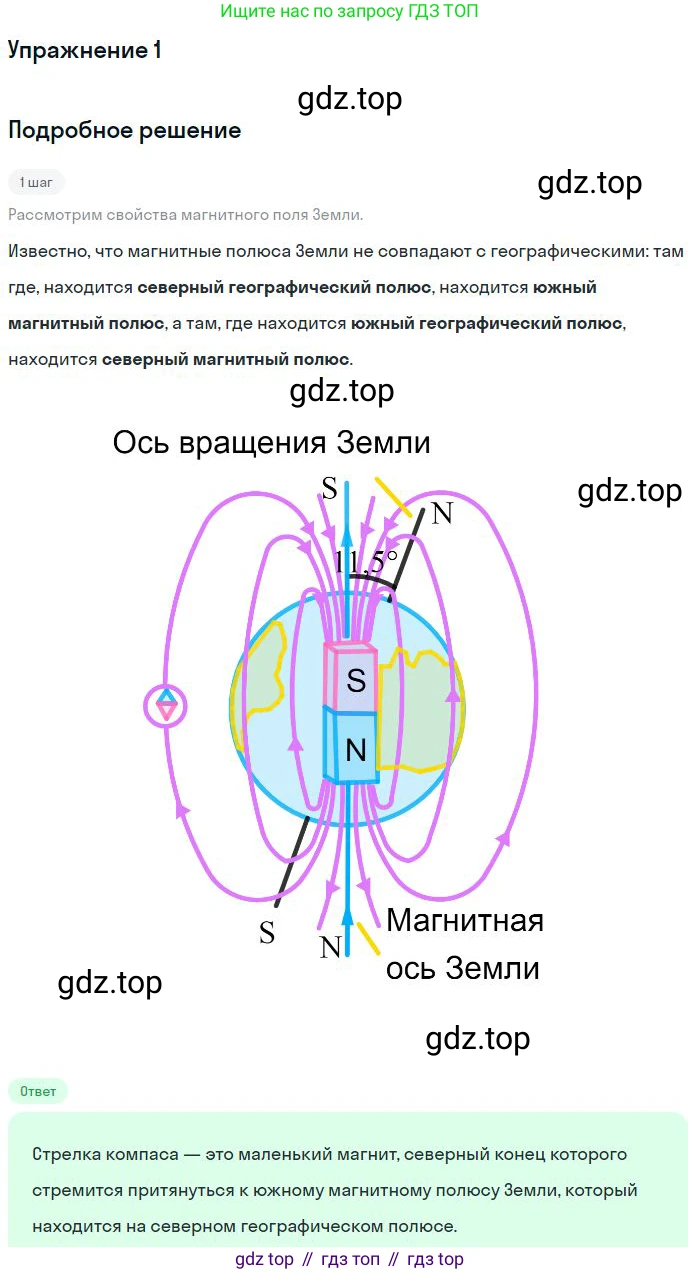

Наша планета является гигантским магнитом, который создаёт вокруг себя магнитное поле с двумя полюсами: Северным и Южным магнитными полюсами. Эти полюса находятся вблизи географических полюсов Земли, но не совпадают с ними.

Магнитная стрелка компаса — это, по сути, маленький стержневой магнит. Согласно фундаментальному закону магнетизма, противоположные полюса магнитов притягиваются друг к другу, а одноимённые — отталкиваются.

Северный полюс ($N$) магнитной стрелки компаса притягивается к Южному магнитному полюсу Земли ($S$), который расположен в районе Северного географического полюса. Соответственно, южный полюс ($S$) стрелки указывает на Северный магнитный полюс Земли ($N$), который находится в районе Южного географического полюса.

Таким образом, свободно вращающаяся магнитная стрелка под действием магнитного поля Земли всегда располагается вдоль его силовых линий, указывая направление «север-юг». Это позволяет человеку определять своё местоположение и направление движения.

Ответ: Устройство компаса представляет собой намагниченную стрелку, свободно вращающуюся на оси внутри корпуса со шкалой сторон света. Принцип действия заключается во взаимодействии этой стрелки как маленького магнита с глобальным магнитным полем Земли, в результате чего она ориентируется вдоль его силовых линий, указывая направление на магнитные полюса планеты.
