Глава 6. Электрические явления. § 44*. Линии напряжённости электрического поля. Задание 41 - номер 3, страница 178.

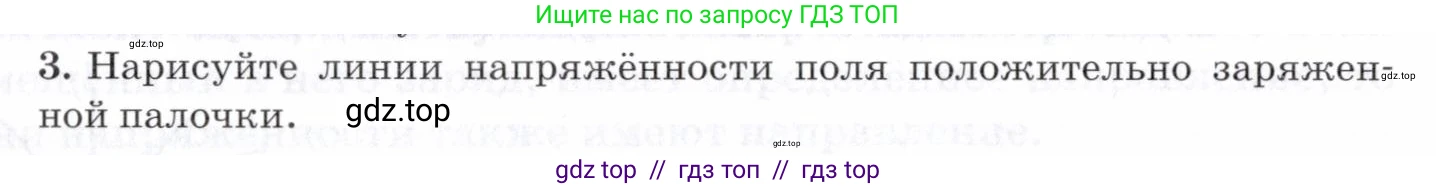

Условие.

3. Нарисуйте линии напряжённости поля положительно заряженной палочки.

Решение.

3. Линии напряженности электрического поля — это воображаемые линии, которые используются для наглядного представления электрического поля. Они строятся по определенным правилам:

1. Линии напряженности начинаются на положительных зарядах и заканчиваются на отрицательных, или уходят в бесконечность, если поблизости нет отрицательных зарядов.
2. Направление касательной к линии напряженности в любой точке совпадает с направлением вектора напряженности электрического поля $ \vec{E} $ в этой точке.
3. Густота линий (количество линий, проходящих через единичную площадку, перпендикулярную линиям) пропорциональна модулю напряженности поля. Где поле сильнее, линии гуще.
4. Линии напряженности никогда не пересекаются.

Для положительно заряженной палочки, которую можно рассматривать как непрерывный ряд положительных зарядов, картина линий напряженности будет выглядеть следующим образом:

• Так как палочка заряжена положительно, линии напряженности будут начинаться на ее поверхности и уходить в бесконечность. Стрелки на линиях будут указывать направление "от палочки".
• Вдали от концов палочки, в ее центральной части, из-за симметрии поле будет направлено перпендикулярно поверхности палочки. Поэтому линии напряженности выходят перпендикулярно ее боковой поверхности.
• У концов палочки симметрия нарушается, и поле становится похоже на поле точечного заряда. Линии напряженности изгибаются и расходятся от концов веерообразно. Это явление называется краевым эффектом.

Изображение линий напряженности поля положительно заряженной палочки представлено на рисунке ниже.

Ответ: Рисунок выше иллюстрирует линии напряженности электрического поля, создаваемого положительно заряженной палочкой. Линии начинаются на палочке и направлены от нее. В центральной части они перпендикулярны поверхности палочки, а у концов веерообразно расходятся из-за краевых эффектов.
