Глава 7. Электрический ток. Параграф 50. Действия электрического тока. Задание 45 - номер 3, страница 204.

Условие.

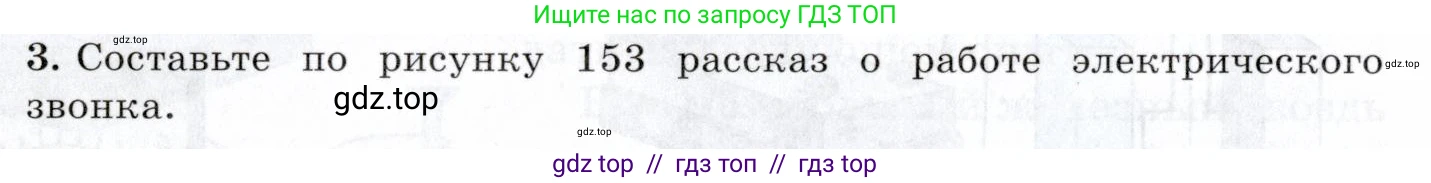

3. Составьте по рисунку 153 рассказ о работе электрического звонка.

Рис. 153

Решение.

Решение

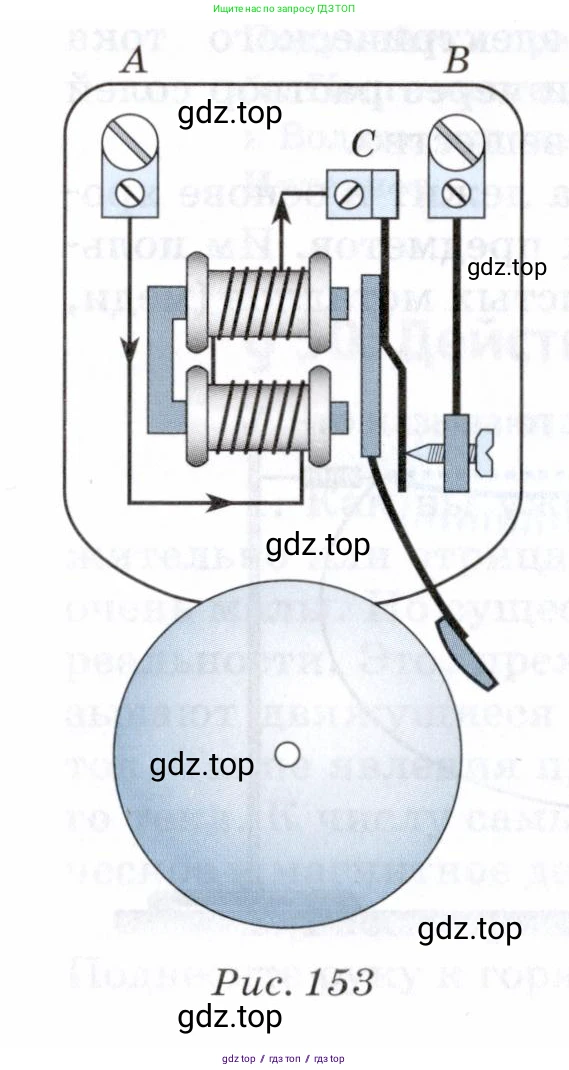

Электрический звонок, изображенный на рисунке, работает на основе взаимодействия электромагнита и механического прерывателя цепи. Рассмотрим его устройство и принцип действия.

Основные компоненты звонка:

• Электромагнит — катушка с проводом, намотанная на железный сердечник.
• Якорь — подвижная металлическая пластина, прикрепленная к упругой стальной пружине.
• Молоточек — закреплен на якоре.
• Чаша звонка — металлическая полусфера, по которой ударяет молоточек.
• Контактный винт (C) — регулируемый контакт, который в исходном положении соприкасается с якорем.
• Клеммы (A и B) — для подключения к источнику тока через кнопку.

Принцип работы звонка следующий:

1. Когда нажимается кнопка звонка (не показана на рисунке), электрическая цепь замыкается. Ток от источника поступает на клемму А, проходит через обмотку электромагнита, далее через упругую пластину якоря и контактный винт С, после чего через клемму B возвращается к источнику.
2. Протекающий по обмотке ток создает сильное магнитное поле, и сердечник электромагнита притягивает к себе металлический якорь.
3. Двигаясь к электромагниту, якорь заставляет связанный с ним молоточек ударить по чаше звонка, что создает звук.
4. Одновременно с этим движением якорь отходит от контактного винта С. Электрическая цепь размыкается.
5. Ток в обмотке электромагнита прекращается, магнитное поле исчезает. Электромагнит перестает притягивать якорь.
6. Под действием упругой пружины якорь возвращается в свое первоначальное положение и снова касается контактного винта С, замыкая цепь.

После этого весь цикл повторяется снова. Эти циклы повторяются очень быстро, пока кнопка звонка остается нажатой. В результате молоточек многократно и быстро ударяет по чаше, создавая непрерывный дребезжащий звук.

Ответ:

Работа электрического звонка основана на явлении электромагнетизма. При замыкании цепи (нажатии кнопки) ток проходит через электромагнит, который притягивает якорь с молоточком. Молоточек ударяет по чаше звонка, издавая звук. В этот же момент якорь размыкает контакт, прерывая цепь. Электромагнит теряет свои свойства, и упругая пластина возвращает якорь в исходное положение, где он снова замыкает цепь. Этот процесс автоматически повторяется много раз в секунду, создавая непрерывное звучание.
